規范的手機充電器產品都會標明使用范圍、輸出電壓和輸出電流等技術參數，如果不太會識別這些參數，正確的做法就是選購正規廠家生產的商品，因為從線路設計到元件選用都比較正規科學，比如友恩的這顆手機充電器電源icU62113，可以讓充電效果更為理想。

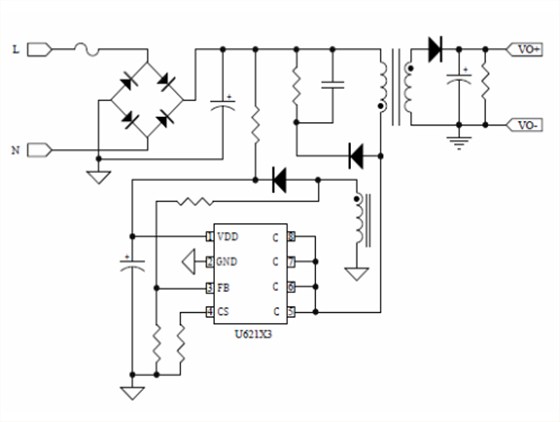

U62113電源ic是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用 U62113 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
U62113電源ic集成了單點失效保護，包括 FB 上拉電阻開路、FB 下拉電阻開路、FB 下拉電阻短路、輸出二極管或者 SR 開路、輸出二極管或者 SR 短路、變壓器繞組短路、RCS 開路等保護。IC 的單點失效保護功能可以保證 IC 不損壞且輸出不產生過壓。
當芯片的溫度超過 160℃時，U62113電源ic就會停止工作，此時只有芯片溫度下降到 135℃時， 芯片才能重新啟動工作。在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在 CS 管腳有一電流源流出調節 CS 電壓信號。利用以上技術，U62113可實現由滿載到空載全程無異音工作。
U62113電源ic集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于 CS 管腳峰值電壓信號。
在U62113電源ic內部，輸出電壓通過 FB 管腳實時采樣并與欠壓保護閾值 (典型值 0.8V) 相比。當采樣到的 FB 電壓低于 0.8V 且持續時間超過38ms 時，芯片將進入到短路保護模式和自動重啟模式。FB 管腳的采樣電壓還會與過壓保護閾值 (典型值1.56V) 相比，當采樣到的 FB 電壓高于 1.56V 且持續超過 3 個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。
充電器電源icU62113典型輸出5v1A，可提供穩定工作電壓和足夠的電流，打造品質優良的手機充電器！
