5V2.1A電源方案推薦深圳銀聯寶科技的開關電源芯片U92143+同步整流芯片U7710，有興趣的小伙伴可以來電詢問詳細資料。今天簡單介紹下！

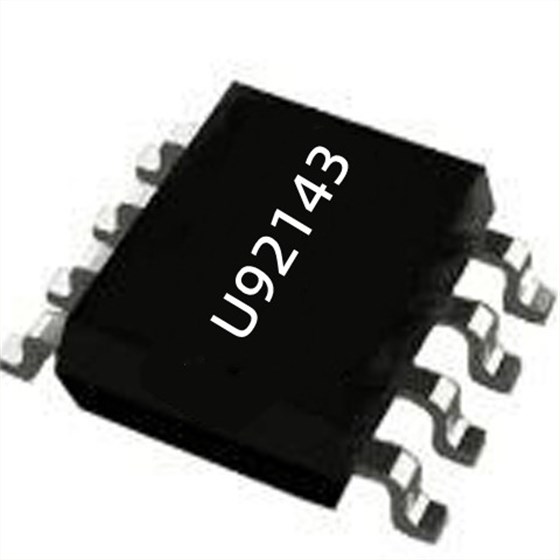

開關電源芯片U92143是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U92143可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
開關電源芯片U92143集成有多種保護功能：如VDD欠壓保護(UVLO)、VDD過壓保護(OVP)、逐周期限流保護(OCP)、短路保護(FB SLP)、輸出過壓保護(FB OVP)、過熱保護(OTP)和VDD箝位等。U92143還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
同步整流芯片U7710是一款用于替代反激變換器中副邊肖特基二極管的高性能同步整流功率開關，內置超低導通阻抗功率MOSFET以提升系統效率。U7710支持“浮地”和“共地”同步整流兩種架構，同時支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。U7710內置VDD高壓供電模塊，無需VDD輔助繞組供電，降低了系統成本。
同步整流芯片U7710內部集成有VDD欠壓保護功能和VDD電壓鉗位。系統開機以后，芯片內部高壓LDO從Drain管腳抽取電流向VDD電容供電。當VDD電壓低于欠壓保護閾值后（3.1V典型值），芯片進入睡眠模式，同時內部同步整流MOSFET進入關斷狀態，副邊繞組電流經內部同步整流MOSFET的體二極管實現續流。當VDD電壓高于VDD開啟電壓后（4V典型值），芯片開始工作。芯片內部同步整流MOSFET只在副邊續流期間才能開通。
開關電源芯片U92143+同步整流芯片U7710，合力打造經典5V2.1A電源方案，成本低、能效高，超值劃算，專業技術團隊，隨時為您在線服務！
