最近大火的冰雪旅游吸引了全世界的目光，也引發了一些小伙伴對手機冬季續航的思考，特別是長時間在戶外的低溫環境下，有些手機甚至可能會出現直接“凍關機”的情況。而小編想說的是，無論手機的耐寒性能如何，前提是得有充足的電量，才有續航的基本條件。深圳銀聯寶科技的充電器芯片U25135，性能卓越，耐用可靠，能有效保障充電器的暢通充電。
在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，充電器芯片U25135可實現由滿載到空載全程無異音工作。U25135集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS管腳峰值電壓信號。

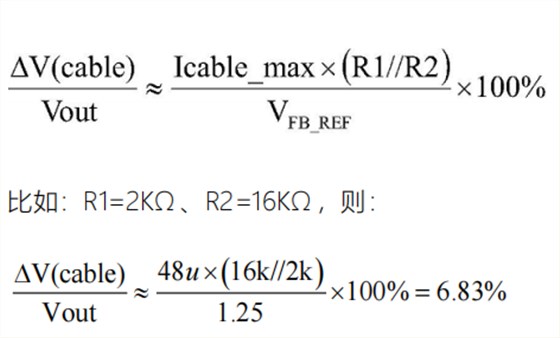

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如圖所示，在充電器芯片U25135內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：
充電器芯片U25135優化設計的動態響應性能，可滿足USB充電器的要求。U25135集成了單點失效保護，包括FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等保護。IC的單點失效保護功能可以保證IC不損壞且輸出不產生過壓。當芯片的溫度超過160℃時，芯片就會停止工作，此時只有芯片溫度下降到135℃時， 芯片才能重新啟動工作。
深圳銀聯寶科技的充電器芯片集成有多種保護功能，還集成有電源系統單點失效保護，擁有出色的產品質量，可以放心在多種環境下使用，多個功率段芯片類型，值得您更多的期待！
