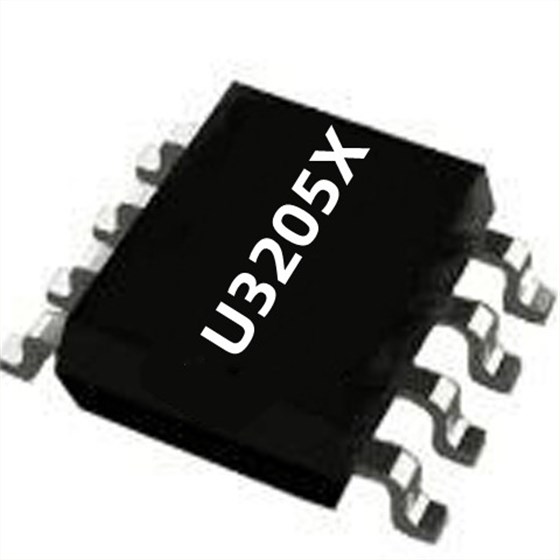

銀聯寶電源管理芯片U3205A通過實時監測負載狀態，自動調節MOSFET的開關頻率，輕載或空載時降低頻率（如待機狀態），減少開關損耗，典型待機功耗可低于50mW；重載時提升頻率以維持輸出穩定性，確保系統效率最優！
■高壓?jiǎn)?dòng)電路和超低待機功耗 (<50mW)
電源管理芯片U3205A內置有一個500V高壓?jiǎn)?dòng)單元。在開機過程中該啟動單元開始工作，從Drain端取電并通過高壓電流源對VDD電容進行充電，如“功能模塊”中所述。當VDD電壓上升至VDD_ON(典型7.5V)時，芯片開始工作且芯片工作電流增加至約0.8mA。在穩態工作時，芯片通過反饋二極管由輸出進行供電，同時借助高壓?jiǎn)?dòng)電路，系統待機功耗可以低至50mW以下。
■逐周期峰值電流限制和前沿消隱
電源管理芯片U3205A內置的峰值電流檢測閾值具有隨系統工作頻率變化而變化的特點，并通過CS管腳實現對電感峰值電流的調制。當CS管腳采樣到的電壓超過該閾值時，功率MOSFET立即關斷直至下一開關周期開始。同時芯片內置有前沿消隱電路(消隱時間約300ns)，消隱期間內部的逐周期峰值電流比較器將被屏蔽而不能關閉MOSFET。
■多模式 PWM 控制
為滿足系統平均效率和空載待機方面的嚴格要求，電源管理芯片U3205A采用了調幅控制(AM)和調頻控制(FM)相結合的工作模式。滿載情況下系統工作于調頻模式(FM)；重載至輕載階段，系統同時工作于調頻和調幅模式(FM+AM)中，以達到良好的調整率和較高的系統效率；當工作于空載附近時，系統將重新進入調頻模式以降低待機損耗。通過這種方式，可以將系統待機功耗降至50mW以下。
與傳統的PWM控制器不同，電源管理芯片U3205A內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少，集成有快速動態影響功能，可降低負載切換時的輸出電壓跌落！
