IGBT驅動器是驅動IGBT并對其整體性能進行調控的裝置，它不僅影響了IGBT的動態性能，同時也影響系統的成本和可靠性。驅動器的選擇及輸出功率的計算決定了換流系統的可靠性。驅動器功率不足或選擇錯誤可能會直接導致IGBT和驅動器損壞。電源芯片U5402是一款650V耐壓的半橋柵極驅動器，具有0.3A拉電流和1A灌電流能力，專用于驅動功率MOSFETS或IGBTS。

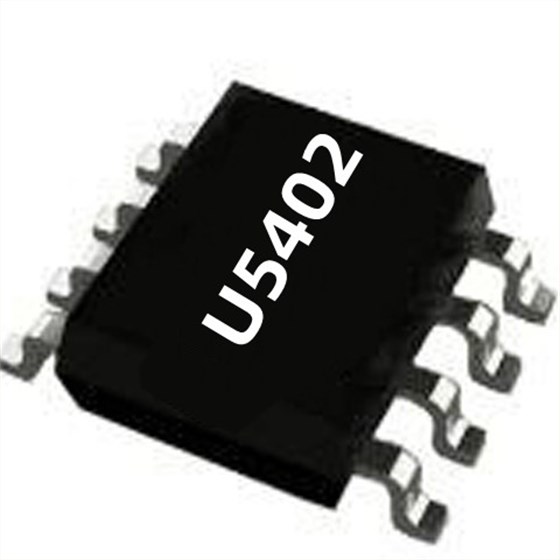

電源芯片U5402采用SOP-8封裝，引腳如下：
1 VDD 輸入邏輯和低側驅動器的電源，用一個0.1μF或更大值的MLCC連接COM。
2 HIN 高側驅動的邏輯輸入，內部200kΩ下拉電阻，若HIN無偏置或浮空，HO保持低電平輸出。
3 LIN 低側驅動的邏輯輸入，內部200kΩ下拉電阻，若LIN無偏置或浮空，LO保持低電平輸出。
4 COM 參考地。
5 LO 低側驅動輸出。
6 VS 高側浮動電源偏置電壓。
7 HO 高側驅動輸出。
8 HB 高側浮動電源，連接一個合適的電容到VS。
電源芯片U5402采用必易微高壓器件工藝技術，具有良好的電流輸出及出色的抗瞬態干擾能力。U5402在開關節點VS瞬態-60V(100ns)情況下可保證系統正常工作?？芍С?/span>100V/ns的dv/dt變化。
電源芯片U5402主要性能：
1.開關節點耐壓高達 650V
2.輸出拉電流 0.3A, 灌電流 1A
3.開關節點 dv/dt 能力可達 100V/ns
4.VS 負壓能力可達 -60V(典型 100ns)
5.為高低側電源提供獨立的 UVLO 保護
6.短傳播延遲 (典型值 140ns)
7.延遲匹配 (典型值 30ns)
8.雙通道輸入，輸出互鎖
9.兼容 3.3V、5V 和 15V 的輸入電壓邏輯
10.施密特觸發器輸入
11.封裝類型 SOP-8
電源芯片U5402常常被應用在功率MOSFET / IGBT驅動器、電機驅動應用/家電、照明/LED電源、感應加熱、DC-AC 轉換器等領域，具有完善保護功能，包括：輸入浮空或輸入脈沖寬度不足時，輸出保持低電平。內置互鎖和死區保護功能，可防止高低側驅動同時打開，同時具有高側和低側UVLO保護，系統可靠性強。
