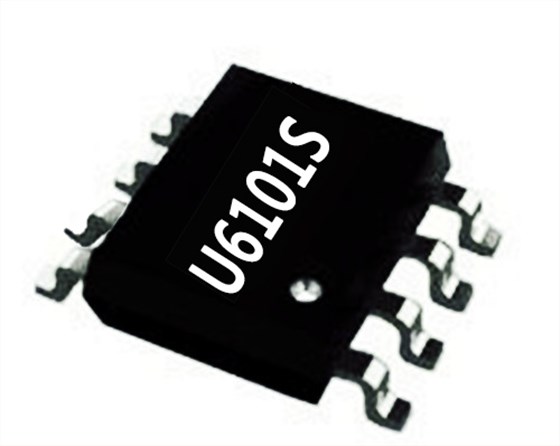

開關頻率影響電機的運行平穩性和效率，以及芯片的功耗和EMI性能。高頻開關可使電機運行更平穩、減小電感電容等元件尺寸，但會增加開關損耗。開關電源芯片U6101S集成電路內置綠色和突發模式控制輕負載和零負載，被大量應用在電機驅動電源上，可實現小于75mW的待機功率。認證可做到90W，不認證做非標的可以做150W！
開關電源芯片U6101S輸出規格可選擇5V-12A/1A和12V-5A/1A，自帶恒流，適用于快充充電器，如QC 2.0快充、QC3.0快充等，還可以應用于大功率的機頂盒、監控器、筆記本電腦、液晶顯示器等電子產品設備的適配器。
開關電源芯片U6101S主要特性：
1.逐周期電流限制，內置前沿消隱
2.支持CDM和CCM的原邊恒流、副邊恒壓
SEL懸空：副邊恒壓，輸出過載重啟
SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓
3.±1%恒壓精度，±4%恒流精度
4.待機功耗＜70mW
5.滿載固定65KHz開關頻率，輕載Burst Mode
6.綠色省電模式工作，優化的環路控制
7.超低啟動和工作電流
8.集成抖頻功能優化EMI
9.智能保護功能
10.VDD欠壓保護、過熱保護（OTP）、過載保護（OLP）等
11.頻率可外部編程，并內置頻率抖動改善EMI
12.副邊反饋/外驅MOSFET，超低啟動電流
13.管腳浮空保護
14.內置同步斜率補償
開關電源芯片U6101S腳位描述如下：
1 GND 芯片參考地。
2 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
3/7 VDD 芯片供電管腳。
4 SEL 功能復用管腳。橫流恒壓輸出應用時，推薦連接典型值為 10-47nF 電容到 GND 管腳；恒壓輸出應用時，此管腳懸空。
5 --- NC無連接。
6 CS 電流采樣輸入腳。
8 GATE 圖騰驅動電路管腳，連接外部 MOSFET。
開關電源芯片U6101S是外驅副邊內置恒流芯片，高效率、外圍簡單，適用于85-265V輸入的恒壓恒流開關。與昂寶OB2269腳位一致，可兼容多種啟動供電模式。U6101S在滿足性能要求的基礎上，更能綜合降低項目成本、提升整體收益！
