其次，其相較于隔離電源轉換效率更高。由于少了變壓器的傳遞損耗，與使晶體管工作在放大區的傳統LDO三端穩壓器比起來損耗更低，兩者裸機大小差不多，但LDO線性電源由于效率低需要加散熱片，而非隔離BUCK電源可直接用電路中無需散熱片。
那么非隔離BUCK電源芯片U6119S有何優勢呢？
一、描述：
非隔離BUCK電源芯片U6119S是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率DCDC降壓的應用中。
在恒壓輸出模式中，該芯片采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。采用該芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，在 DC 大電流輸出時可獲得高性能的恒壓輸出表現。
U6119S可應用在電動車、汽車等控制器系統中，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有率，高集成度，高可 靠性等特性，能大大降低整體控制器的溫度， 使整個系統更可靠工作，降低生產成本。
U6119S集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD 箝位等。
二、特點：
1.集成高壓大功率 MOSFET，寬電壓輸入范圍20-200V
2.±3% 恒流、恒壓精度
3.待機功耗<30mW
4.多模式PWM控制方式
5.工作無異音
6.優化的動態響應
7.可調式線損補償
8.集成線電壓和負載電壓的恒流補償
9.封裝形式 SOP-7

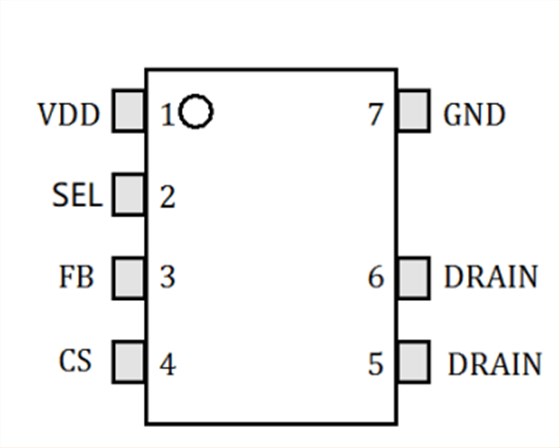

三、管腳封裝
1腳是VDD芯片供電腳。
2腳是EN短接GND，使能控制腳。
3腳是FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4腳是CS電流采樣輸入腳。
5-6腳是HV內置功率MOSFET漏極。
7腳是GND芯片參考地。
非隔離BUCK電源芯片U6119S的腳位參數：
HV電壓-0.3 to 200V
VDD直流供電電壓34.5V
VDD直流鉗位電流10mA
CS電壓范圍-0.3 to 7V
FB 、EN 電壓范圍-0.7 to 7V
封裝熱阻---結到環境(SOP-8)165oC/W
大結溫175oC
儲藏溫度范圍-65 to 150oC
焊接溫度 (焊接, 10 s)260oC
想要更多詳細資料和樣品，找銀聯寶科技。
