如果你正在使用的15W小功率開關電源芯片不太合乎心意，那就看看U6203D，一顆副邊15W開關電源芯片，高精度的恒壓、恒流輸出，可滿足大部分充電器和適配器需求。
開關電源芯片U6203D方案特點：
1. CC 工作模式：在CC工作狀態，U6203D采樣FB引腳的信號（由輔.助繞組信號通過電阻分壓），輔.助繞組信號脈寬決定振蕩頻率。輸出電壓越高，脈寬越小，同時振蕩頻率越高，這樣可獲得恒定的輸出電流。
2. 保護控制：U6203D內置MOS含有豐富的保護功能，包括：逐周期過流保護、過壓保護、過溫保護、開環保護、輸出短路保護、CS電阻開/短路保護、VDD欠壓鎖定保護功能，并且這些保護具有自恢復模式。
3. CV 工作模式：在CV工作狀態，U6203D使用脈沖采樣VFB電壓，并保持到下個采樣點。將采樣的電壓和VREF_CV基準比較，并放大誤差。這個誤差值代表負載情況，通過控制開關信號，調節輸出電壓，使得輸出恒定。
4. 高壓啟動控制：U6203D在啟動階段，采用高壓啟動技術，芯片啟動前2.0mA電流源為內部偏置電路供電并給外部VDD電容充電，快速啟動。當VDD電壓達到VDDon，芯片開始工作的同時高壓啟動電路關斷；只要VDD電壓不低于VDDoff，芯片維持正常工作。啟動后，偏置電路通過輔.助源供電，同時啟動電路只有一路極小的電流，實現低損耗。

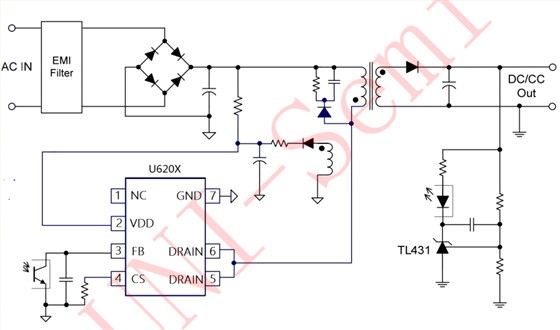

開關電源芯片U6203D采用DIP-7封裝，輸出規格有5V1.2A、5V2A、5V2.5A、12V1A，內置4A高壓MOS，適合應用于高性能、低待機功耗，低成本，離線AC-DC反激式拓?fù)浣Y(jié)構。
