Mini LED產業上所用到的技術已經相對成熟，而且基本實現了國產化。這些技術目前都已經進入了量產，未來想獲得大規模的演進，就需要通過技術迭代，獲得一個更好的性?xún)r(jià)比。友恩有一款應用在LED 照明驅動上的開關電源芯片U6113，星級品質實惠價格。
開關電源芯片U6113 是一款內部高度集成的降壓型準諧振式（QR-Buck）LED 照明恒流驅動功率開關芯片。在同一晶元上集成了高壓功率 MOSFET 和控制器。此外，芯片還集成有高壓?jiǎn)?dòng)電路和無需輔助繞組的電感電流過零檢測電路，利用此功能，系統工作在準諧振模式下并且最大程度地簡化了系統的設計。
開關電源芯片U6113 集成有完備的保護功能以保障系統安全可靠的運行，如 VDD 欠壓保護功能、逐周期電流限制、過熱保護、LED 開路和短路保護等。
開關電源芯片U6113 應用在LED 照明驅動：
#在 40V LED 輸出電壓下：
175~265VAC：120mA
85~265VAC：100mA
#在 60V LED 輸出電壓下：
175~265VAC：100mA
85~265VAC：90mA

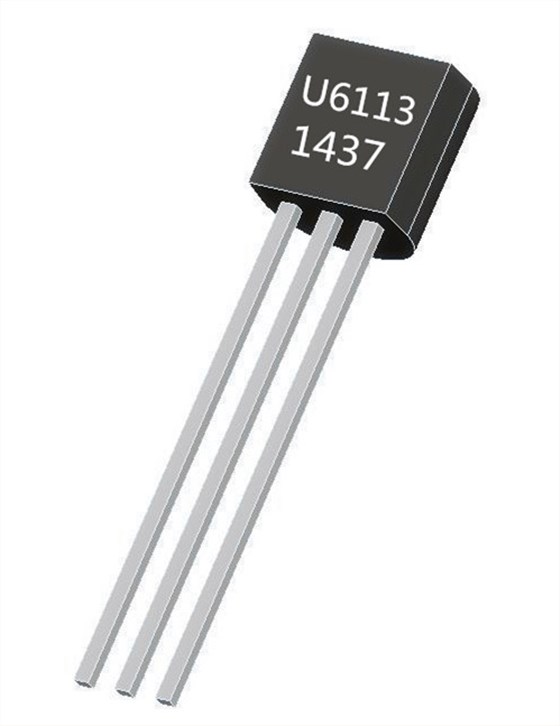

開關電源芯片U6113 極簡封裝：TO-92，引腳功能如下：
1 Drain 內部功率 MOSFET 漏極
2 CS 芯片地，也用作電感峰值電流控制腳
3 VDD 芯片電源供電
友恩開關電源芯片通過不斷地技術完善和成本優化，希望能得到越來越多的用戶接納、喜愛，實現友恩和用戶雙贏的良性互動。
