大廠新推出的智能家庭面板，具有智能開關、中控屏、小愛同學、藍牙Mesh網關等功能，可控制5500+智能設備，并支持睡眠、觀影、離家等多種個性化智能場景自定義。再搭配深圳銀聯寶科技的開關電源芯片U6773H，能提高響應速度與連接穩定性！

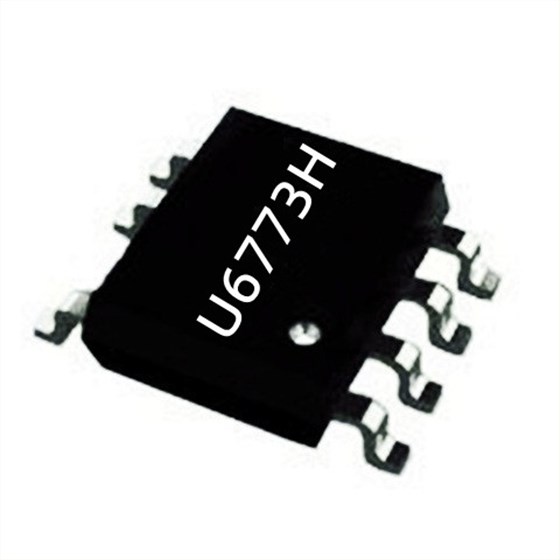

開關電源芯片U6773H是一款高性能、多模式準諧振原邊(QR-PSR) 控制功率開關。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。為了滿足嚴苛的平均效率和待機功耗要求，U6773H采用了調幅控制(AM) 和調頻控制(FM) 結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于70mW的待機功耗。
在芯片開始工作之前，開關電源芯片U6773H僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓(典型值 16.3V)， U6773H開始工作并且芯片工作電流上升到1mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6773H的工作電流便進一步降低到0.5mA (典型值)，以幫助降低系統待機功耗。
在恒壓輸出模式中芯片采用了調頻控制與調幅控制結合的多模式控制技術，同時在CS管腳有一電流源流出調節CS電壓信號。利用以上技術，開關電源芯片U6773H可實現由滿載到空載全程無異音工作。在U6773H內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值(典型值 1.15V)相比。當采樣到的FB電壓低于1.15V且持續時間超過35ms時，芯片將進入到短路保護模式，并自動重啟。
在恒壓輸出模式中，開關電源芯片U6773H采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片利用恒流環實現準諧振控制。采用 U6773H可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現！
