銀聯寶U6113是一款非隔離的開關電源芯片，除了這款型號，還有U6110、U6111S、U6111D都屬于非隔離開關電源芯片，這些芯片都是小功率芯片，可用于LED開關電源系統，節能低功耗。下面我們來介紹一下我們銀聯寶U6113非隔離開關電源芯片有什么特點。
U6113開關電源芯片主要特點：
l內部集成 550V高壓MOSFET
l±4%恒流精度
l超低VDD工作電流
l準諧振工作模式提高系統效率
l無需輔助繞組
l集成式高壓電流源提高啟動速度
l集成式線電壓補償優化調整率
l集成式過熱功率補償
l內部保護功能:
lLED 開路和短路保護
l芯片過熱保護
l逐周期電流限制
l前沿消隱
l腳位懸空保護
lVDD 腳欠壓保護

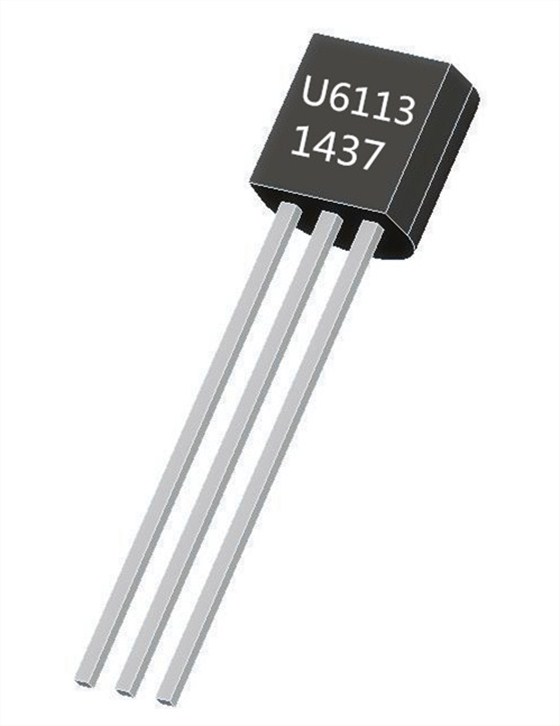

l極簡封裝：TO-92
U6113非隔離開關電源芯片的首要特點是非隔離外圍器件少，沒有變壓器，輸入輸出共地，一定程度上減少在PCB所占據空間，非隔離輸出等同于隔離芯片時，降低生產成本，價格更低，采用封裝TO-92的封裝方式。輸出電壓范圍寬25V-300V之間。非隔離芯片相對于隔離芯片而言安全系數相對有點不足，但是用于LED照明開關電源芯片，卻依然足夠安全，因?yàn)槠湟廊挥卸搪繁Ｗo(hù)、過熱保護、電流限制保護等，既能保持高效率高性能的運作，還能節省成本。
