千呼萬喚的iPhone 13終于展現出了它的廬山真面目。性能方面提升了50%，圖形處理性能提升30%。但是續航方面進步似乎不大，做充電器的小伙伴們估計又要迎來一大批訂單。還不趕緊了解下充電器、適配器和電機驅動電源的標配——U6620S開關電源芯片。
U6620S開關電源芯片特點：
可支持斷續模式、連續模式的原邊恒流技術
±5% 恒流精度；±1%恒壓精度
待機功耗<75mW
固定 65KHz 開關頻率
綠色省電模式和打嗝模式工作
超低啟動和工作電流
集成抖頻功能優化 EMI
集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>
集成線電壓和電感量補償?shù)暮懔骷夹g(shù)
集成自恢復模式的保護功能

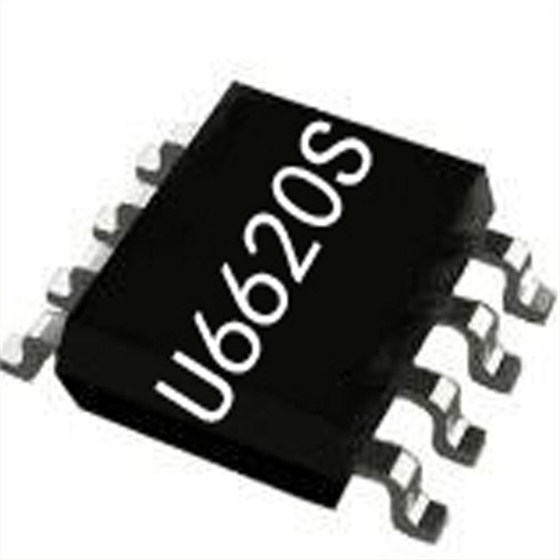

U6620S開關電源芯片的腳位分析：
1腳是VDD IC電源引腳。
2腳是 GND IC的接地。
3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。
4 CS電流檢測輸入引腳。
5、6、7、8 腳是Darin功率MOSFET漏極。
iPhone 13 其實最令消費者心動的，還是因為它降價了，大家笑言這才是最大的亮點。20W開關電源芯片U6620S，只要你來，保證也能給你一個心動的價格，讓你不虛此行！
