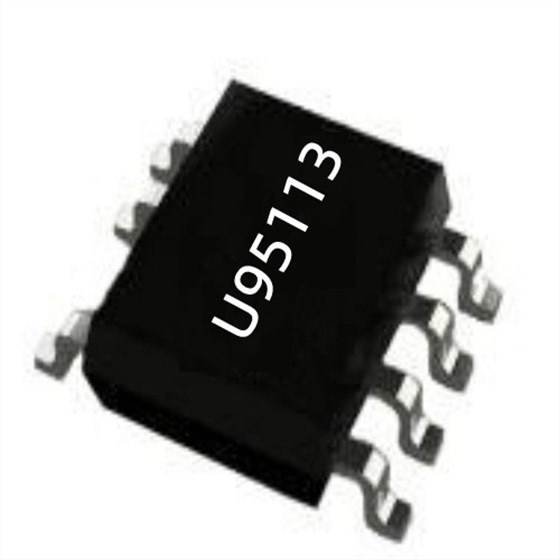

智能跳繩分為有繩和無繩雙模式，無繩模式科學配重空氣甩球，可還原真實跳感，不絆腳更輕松；有繩跳法燃脂更強，健身、競速隨時起跳，適合多場景使用。適配器電源芯片U95113支持智能跳繩快速充電，續航長，有效保障全方位數據監測，實現產品更高效使用！
在芯片開始工作之前，適配器電源芯片U95113僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓(典型值 10V)，U95113 開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U95113 的工作電流便進一步降低到0.14Ma (典型值)，以幫助降低系統待機功耗。
在適配器電源芯片U95113內部，輸出電壓通過FB管腳實時采樣并與欠壓保護閾值(典型值0.8V)相比。當采樣到的FB電壓低于0.8V且持續時間超過38ms時，芯片將進入到短路保護模式和自動重啟模式。U951X3 集成了三極管基極動態驅動技術以優化系統效率?；鶚O驅動電流隨著負載狀態動態調節。輸出負載越大，基極驅動電流越大，且基極驅動電流正比于CS 管腳峰值電壓信號。
適配器電源芯片U95113FB管腳的采樣電壓還會與過壓保護閾值 (典型值1.56V) 相比，當采樣到的FB電壓高于1.56V且持續超過3個周期時，芯片將進入到輸出過壓保護模式和自動重啟模式。當VDD電壓超過23.8V (典型值) 時，芯片立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓VDD_OFF (典型值3.8V)時，系統將重新啟動。在芯片內部設計有27.8V (典型值)的箝位電路以保護芯片受損。
適配器電源芯片U95113集成有多種保護功能：如VDD欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護(OCP)、短路保護 (FB SLP)、輸出過壓保護 (FB OVP)、過熱保護 (OTP) 和 VDD 箝位等。U95113還集成有電源系統單點失效保護，在FB上拉電阻開路、FB下拉電阻開路、FB下拉電阻短路、輸出二極管或者SR開路、輸出二極管或者SR短路、變壓器繞組短路、RCS開路等故障條件下均能實現保護。
深圳銀聯寶科技適配器電源芯片U95113典型輸出功率(85—264Vac)5W，采用原邊恒壓控制(PSR-CVM)和原邊恒流控制 (PSR-CCM)技術，可以實現高精度的恒流、恒壓輸出控制。
