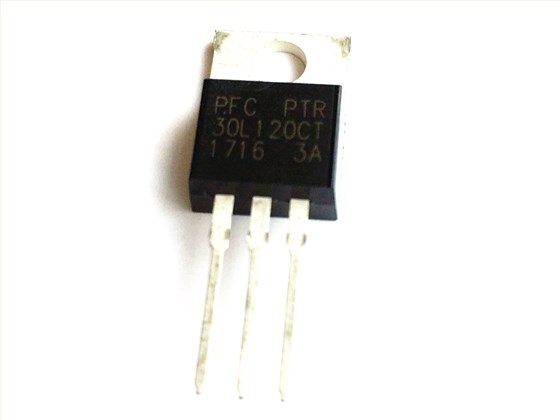

肖特基二極管作為電子元器件，在使用的時候根據開關電源芯片的搭配可能需要升壓或降壓，在銀聯寶科技電源管理芯片IC廠家電子工程師認為，用戶或電子行業的同行需要對電子產品肖特基二極管有著的知識。今天銀聯寶科技電源管理芯片IC廠家為個位介紹一下肖特基二極管的降壓?jiǎn)栴}那些事。
銀聯寶科技電源管理芯片IC廠家看來 典型的肖特基整流管的內部電路結構是以N型半導體為基片，在上面形成用砷作摻雜劑的N-外延層。陽極使用鉬或鋁等材料制成阻檔層。用二氧化硅（SiO2）來邊緣區域的電場，提高管子的耐壓值。N型基片具有很小的通態電阻，其摻雜濃度較H-層要高100%倍。在基片下邊形成N+陰極層，其作用是減小陰極的接觸電阻。通過調整結構參數，N型基片和陽極金屬之間便形成肖特基勢壘，如圖所示。當在肖特基勢壘兩端加上正向偏壓（陽極金屬接電源正極，N型基片接電源負極）時，肖特基勢壘層變窄，其內阻變小；反之，若在肖特基勢壘兩端加上反向偏壓時，肖特基勢壘層則變寬，其內阻變大。
肖特基二極管壓降多少
小電流時是0.1-0.2V。
流過額定電流時就大了，看數據手冊可知：
1A 3A
1N5817（20V/1A） 0.45V 0.75V
1N5818（30V/1A） 0.55V 0.875V
1N5819（40V/1A） 0.6V 0.9V
肖特基二極管如何減少壓降
1、肖特基二極管壓降的意義
肖特基二極管大的優點是阻抗低、正向壓降小、恢復速度快，所以常用于高頻大電流整流和降電保護線路。
2、肖特基二極管壓降的常用測試方法
用“DC POWER SUPPLY”儀（恒流穩壓直流電流）測試：先給小電壓以便有電流通過肖特基二極管，再慢慢調大電流達到被測肖特基二極管的額定電流，待電壓值穩定后再讀數，穩定后的讀數就是額定電流的壓降。
為何是穩定后的電壓讀數才是正確的壓降讀數：肖特基二極管的阻抗不是固定的，而是隨溫度升高而變小的（非線性關系）。
當有電流通過肖特基二極管時，管芯會產生熱量，再通過管體散發出去，當達到熱平衡時（管芯產生的熱量能及時散發出去），此時的阻抗也就是相對穩定，這是守恒定律（P=I2R，P轉化為熱量）。如果直接用額定電流測試，初始讀數是偏高的，因?yàn)榇藭r(shí)的管芯處于常溫狀態，阻抗大，讀數會隨時間推移而逐步降低，就是因?yàn)樽杩闺S溫度升高而變小的原因。
3、銀聯寶電源管理芯片IC廠家后提醒關于肖特基二極管壓降的測試方法常見誤區
部分用戶因受測試儀器的限制而直接用萬用表測試，雖然萬用表有測試二極管的這一檔，但其輸出電流只有一兩個毫安，其測試的讀數并不是“內阻”，而是在電流為毫安級時的壓降，并且，用這種方法測試每一批肖特基二極管壓降時顯示的讀數可能會偏差很大，肖特基二極管通常工作電流是安培級的，兩者相差千倍。
