在手機整個充電的過程中，充電器、數據線、手機里的充電芯片都會不同程度地影響手機的充電速度。而充電器芯片作為充電器的核心元器件，在充電環節中起到了至關重要的作用，直接影響到充電器的使用效率及壽命。推薦小伙伴們?cè)囋囘@顆副邊反饋內置MOS充電器芯片SF1538，典型應用12v1A，可調工作頻率！
充電器芯片SF1538主要特性：
●內置高功率MOSFET管，耐壓650V
●可編程外部過溫保護OTP
●專利的“零OCP恢復間隙控制”避免低壓?jiǎn)?dòng)失敗
●內置4ms軟啟動，管腳浮空保護
●超低啟動電流
●內置頻率抖動改善EMI
●內置同步斜率補償，逐周期電流限制
●內置高低壓過濾補償實現全電壓平坦OCP曲線
●內置前沿消隱

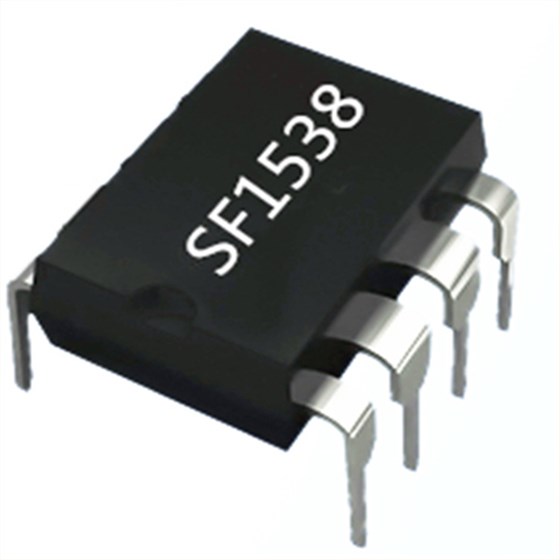

充電器芯片SF1538，封裝DIP-8，管腳名稱如下：
1 RT 此引腳是控制開關頻率。
2 VDD 芯片供電腳。
3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。
4 CS 電流采樣輸入腳。
5-6 Drain 內置功率 MOSFET 漏極。
7-8 GND 芯片參考地。
充電器芯片SF1538應用場景：
●手持?jǐn)?shù)碼適配器
●電視/電腦輔助電源
●手機/平板充電器
●LED驅動電源
●替代線性電源
降低安全標準采購次的電子元器件或者精簡電子元器件勢必會導致充電頭發熱異常，甚至引起嚴重的后果。所以購買充電器和選擇充電器芯片時，一定要認準專業廠家。深圳銀聯寶科技專注充電器芯片技術二十年，提供一站式電源方案服務，是您值得信賴的好伙伴！
