反激式變換器由于具有簡單的電路以及很少的器件，在電源適配器等小功率開關電源中應用非常廣泛。電源管理芯片為反激式變換器關鍵器件之一。U52143是一款應用于原邊采樣和控制的高性能電源管理芯片，其內置功率BJT，可用于11W以?xún)?nèi)的離線式開關電源產品，一經推出，受到廣泛重視，今天先睹為快！

電源管理芯片U52143工作于恒流模式時采用PFM的控制方式 ，而工作于恒壓模式時采用PWM+PFM的控制方式，從而可以獲得高精度的恒壓恒流控制效果，且無需任何次級采樣和控制電路。同時，U52143還內置了輸入線電壓補償以及輸出線纜補償，從而可以獲得更好的電壓和電流調整率。U52143內置了大量的補償以及保護功能，從而簡化了外圍電路，利于PCB布局及EMI設計，提高了方案的可靠性，降低了方案成本。

電源管理芯片U52143的啟動電流非常小，所以在芯片開啟前，系統可以以較小的功率就可以使芯片開啟。當芯片VDD電壓上升到開啟閾值VDD ON時，芯片開啟，產生內部使能信號，使能內部功能模塊，從而控制系統進行工作。在芯片開啟后，如VDD電壓下掉至關閉閾值VDD OFF時，芯片欠壓保護，關閉內部使能信號并停止工作。

電源管理芯片U52143內置了快速啟動模塊。一旦VDD達到開啟閾值VDD ON ，為保證輸出快速建立，芯片會控制初級峰值電流保持最大，直到輸出電壓建立到欠壓保護閾值以上，芯片推出快速啟動模式。

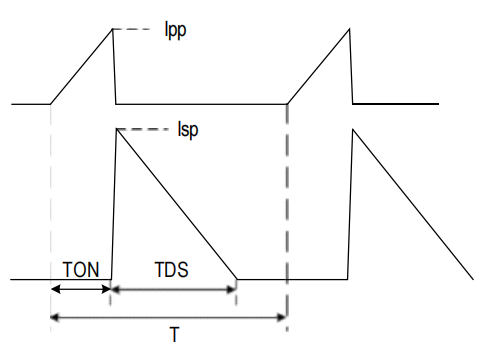

電源管理芯片U52143采用電感補償?shù)暮懔鞣绞剑葱酒蓸幼儔浩鞔渭?jí)放電時間TDS ，并通過芯片內部控制電路保持TDS/T為一定值。

在恒流工作時，電源管理芯片U52143采用PFM控制方式，保持主邊峰值電流為最大，當輸出負載電壓不同時，次級放電時間不同，由于芯片保持TDS/T為定值，則系統工作頻率會相應的進行調整，以改變輸出功率，從而保證輸出電流恒定。具體恒流表達式如下：

IP為最大初級峰值電流，NP為變壓器初級繞組匝數，Ns為變壓器次級繞組匝數。

電源管理芯片U52143采用可變驅動電流的方式驅動功率開關管工作，以實現更低的開關損耗和導通損耗來提升效率，并優化開關電壓電流尖峰實現更有的EMI效果。隨著初級峰值電流的變化，功率三極管基極驅動電流從20mA到46mA線性變化。
