適配器電源芯片U2313X有U2313A、U2313B、U2313C、U2313D幾個不同功率段可供選擇。其中U2313B、U2313C、U2313D都采用的是SOP-7封裝，管腳名稱為（I-輸入；P-功率；G-地）：

1 VDD P 芯片供電管腳

2 FB I 輸出反饋和消磁檢測管腳

3 NC - 懸空

4 CS I 電流采樣輸入管腳

5、6 C P 內部功率三極管集電極輸入管腳

7 GND P 芯片參考地管腳

但U2313A略有不同，采用的是SOP-8封裝，管腳名稱為：

3 VDD P 芯片供電管腳

1 FB I 輸出反饋和消磁檢測管腳

/ NC - 懸空

4 CS I 電流采樣輸入管腳

5、6、7、8 C P 內部功率三極管集電極輸入管腳

2 GND P 芯片參考地管腳

適配器電源芯片U2313X是一款高性能的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。在芯片開始工作之前，U2313X僅消耗啟動電流(典型值1.57μA)，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓VDD_ON (典型值10. 1V，U2313X，開始工作。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。

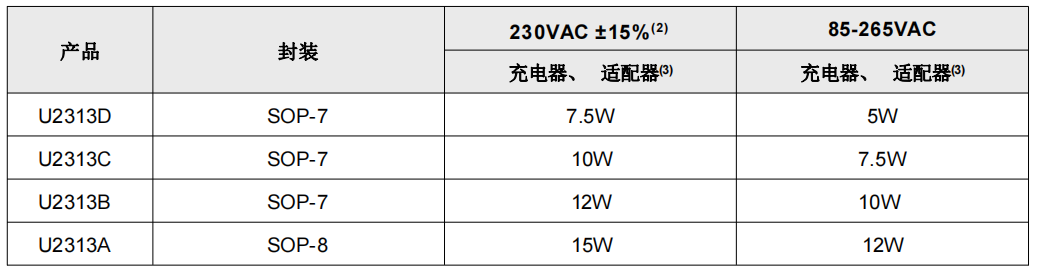

適配器電源芯片U2313X典型功率表如下：

1、最大輸出功率受限于芯片結溫；

2、230VAC或 100/115VAC帶倍壓器

3、典型功率測試條件：環境溫度Ta=50℃， ICDrain有足夠銅皮散熱，適配器全密封不透風。
