隨著消費類電子的發展，其外部供電電源適配器所消耗的電能急劇加大，成為不可忽視的耗能“大戶”。適配器作為小功率的消費品，設計成本成為設計工程師首要考慮關鍵因素。開關電源芯片U6147D不僅能減小電源的體積還能大大提高電源的可靠性，是電源適配器芯片的優質選擇。

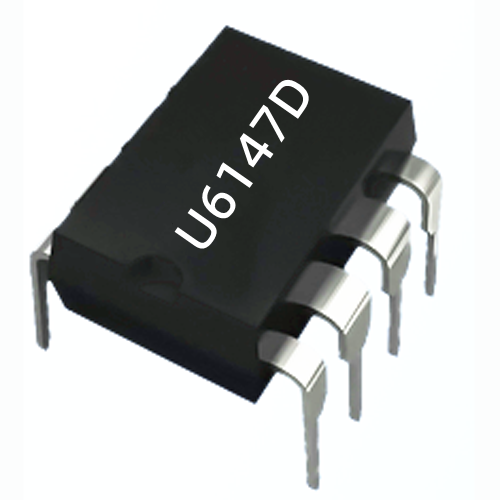

開關電源芯片U6147D是一款高性能、多模式且采用斷續模式（DCM）工作的原邊控制器。芯片內高精度的恒流、恒壓控制機制結合完備的保護功能，使其適用于小功率離線式電源應用中。flyback 原邊反饋應用在230VAC功率推薦24W，在85-265VAC下功率推薦20W。

在芯片開始工作之前，開關電源芯片U6147D僅消耗典型值為2uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低由直流母線流經啟動電阻的電流和待機功耗的目的。當VDD電壓超過開啟電壓（典型值 16.3V），U6147D開始工作并且芯片工作電流上升到1mA（典型值）。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U6147D的工作電流便進一步降低到0.5mA（典型值），以幫助降低系統待機功耗。

開關電源芯片U6147D支持準諧振降壓型LED恒流輸出應用（QR-BUCK），僅需將SEL管腳短至GND即可。在準諧振降壓工作模式中，芯片保持CS峰值固定，并通過谷底開通方式，實現高精度恒流控制的同時，還可實現系統高效率。平均輸出電流的公式如下：

在恒壓輸出模式中，開關電源芯片U6147D采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM)相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6147D可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。U6147D 集成有多種保護功能：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (OVP)、逐周期限流保護 (OCP)、短路保護 (SLP) 和 VDD箝位等。

在節能減排深入人心的當今，開關電源芯片的環保性、能效性更受重視。深圳銀聯寶科技致力于為客戶提供成本更優，效率更高的適配器開關電源綠色解決方案。搜索深圳銀聯寶，可取得更詳細的應用資料。
