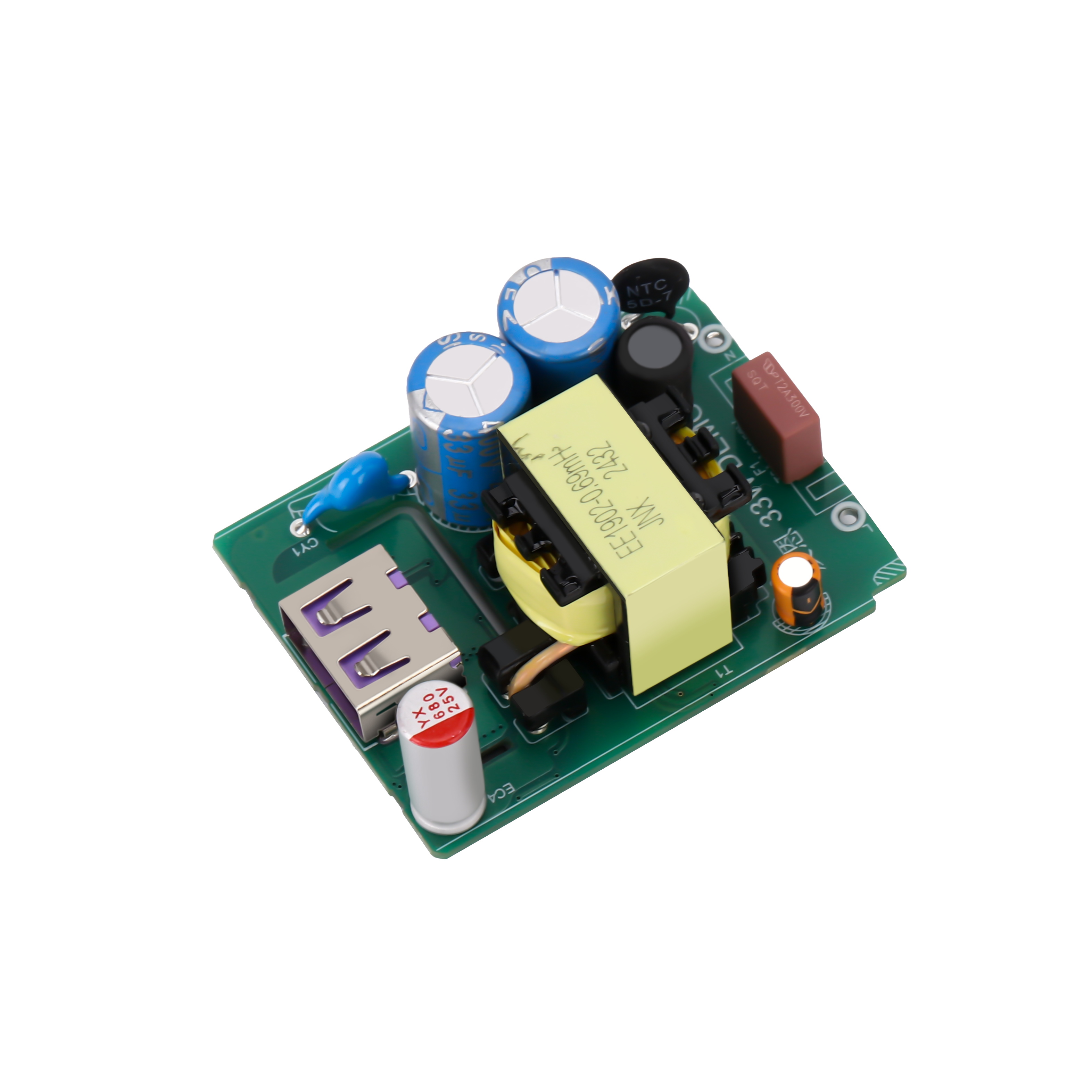

由于芯片結構的改變，超結MOS的結電容比傳統MOS有很大的降低，超結MOS具有極低的內阻，在相同的芯片面積下，超結MOS芯片的內阻甚至只有傳統MOS的一半以上。較低的內阻，能降低損耗，減少發熱。今天深圳銀聯寶科技帶來的是33W全負載高效率超結硅電源管理方案：U8733+U7612B，可顯著提升產品的易用性和效率！

電源管理芯片U8623是一款恒壓、恒功率、恒溫離線型電流模式PWM 電源管理芯片，內置0.85Ω/650V的超結硅功率 MOS。U8623具有全負載高效率、低空載損耗、低EMI干擾和高EMS抗干擾、極少外圍應用元件等優點。U8623在一定條件下適用于輸入電壓AC90V-264V的輸出功率為22.5 W以內的離線式反激開關變換器，滿足VI級能效標準。U8623采用SOP-8并采用單邊漏極并聯封裝增加散熱效果。

電源管理芯片U8623特征：

1）固定 65K 赫茲的開關頻率

2）內置抖頻技術優化EMI

3）根據負載大小自適應多種工作模式包括打嗝模式、綠色節能模式和定頻PWM工作模式

4）內置斜率補償?shù)姆逯惦娏骺刂品绞?/span>

5）內置過流點補償優化寬輸入電壓范圍內最大輸出功率的一致性

6）內置前沿消隱技術

7）低空載待機功耗（<65mW@AC230V）

8）支持恒壓、恒功率、恒溫輸出

9）內置軟啟動技術

10）內置集成多種自保護功能，包括：VCC欠壓保護功能（UVLO）、VCC過壓保護功能（OVP）、逐周期限流功能（OCP）、恒溫輸出功能（OTP-L）、CS引腳開路保護功能

同步整流芯片U7612B是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。U7612B內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。U7612B的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

同步整流芯片U7612B內部集成有智能開通檢測功能，可以有效防止反激電路中由于寄生參數振蕩引起的同步整流開關誤開通，提高了系統效率及可靠性。電源管理芯片U8623具備恒功率輸出模式，當FB腳電平大于3.7V以后，芯片PWM占空比由CS引腳電平對應的VOCP來控制，為保證在AC90V-264V輸入范圍內的恒功率性能，對VOCP值根據占空比進行補償。

更多關于U8733+U7612B全負載高效率超結硅電源方案資料，可直接電聯13316805165或者搜索深圳銀聯寶科技，在線獲取！
