當電動牙刷剛步入大眾視野時，人們都不認為它能代替普通牙刷，可當人們真正的去接觸到電動牙刷時，就會感受到科技帶給人類的美好。正如深圳銀聯寶科技的充電器芯片，沒有使用過的小伙伴，需要給彼此一個連接的機會。今天帶來的是5v1A充電器芯片U65113，讓我們一起探索美好！

5v1A充電器芯片U65113是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。采用U65113可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。

在芯片開始工作之前，5v1A充電器芯片U65113僅消耗典型值為1.1uA的啟動電流，超低啟動電流可以幫助增加啟動電阻阻值以達到降低待機功耗的目的。當VDD電壓超過開啟電壓 (典型值 10V)，U65113開始工作并且芯片工作電流上升到0.18mA (典型值)。之后VDD電容持續為芯片供電直至輸出電壓建立后由輔助繞組為芯片供電。一旦芯片進入到超低頻工作模式中，U65113 的工作電流便進一步降低到0.14mA(典型值)，以幫助降低系統待機功耗。

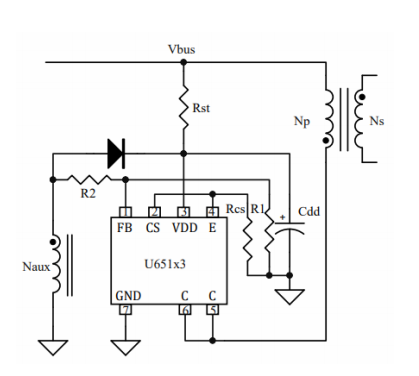

在手機充電器的應用中，電池與充電器之間一般會通過一定長度的電纜相連，由此也將導致輸送到電池端的電壓產生一定的電壓降。如下圖所示，在5v1A充電器芯片U65113內部存在由線損補償模塊控制的可調式電流源流出到與FB管腳相連的分壓電阻上并產生一定的電壓偏置信號。此電流正比于開關周期，而反比與輸出功率，所以在電纜上的電壓降可以被補償?shù)?。隨著負載功率的降低，在FB上的偏置電壓將被提高。通過調節分壓電阻R1和R2的阻值可以調節實際補償量的大小。最大的線損補電壓與輸出電壓基準的比例為：

深圳銀聯寶科技5v1A充電器芯片U65113一如既往的保有超高品質，精英工程師團隊超長在線服務，售后服務得到了保障，隨時為你補充能量！
