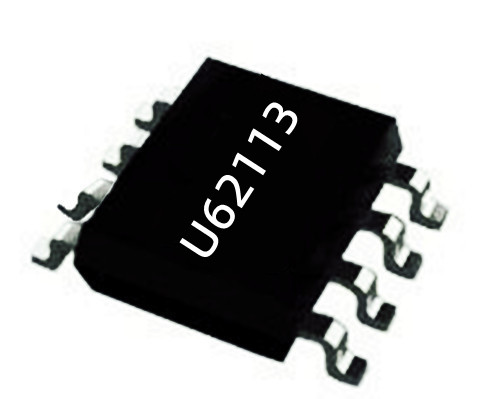

“微需求”是結合當下的經濟形勢和獨居年輕人越來越多所產生的全新品牌戰略定位，在智能家電行業尤為明顯。獨特的外觀設計和人性化的功能，可以給用戶帶去優質的產品體驗和真實可觸的生活價值，恰如友恩半導體新研發的5W電源管理ic U62113，以品質和性價比打響了口碑，深受用戶喜愛。

5W電源管理ic U62113利用FB管腳電壓和CS管腳電壓的時序關系，可以實現高精度的恒流輸出控制。在恒壓輸出模式當系統輸出功率增加且接近恒流輸出控制點時，原邊電感電流達到其最大值。原邊電感電流、變壓器匝比、副邊消磁時間（Tdem）和開關周期時間（Tsw）決定了副邊平均輸出電流。如果忽略漏感的影響，副邊平均輸出電流的公式按圖已示。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要VDD電壓不低于其關斷電壓芯片將持續工作。

5W電源管理ic U62113管腳功能：

1 VDD 芯片供電腳。

2 GND 芯片參考地管腳。

3 FB 輸出反饋和消磁檢測管腳。

4 CS 電流采樣輸入管腳。

5、6、7、8 C 內置功率三極管集電極輸入管腳。

5W電源管理ic U62113為了滿足嚴苛的平均效率和待機功耗要求，用了調幅控制（AM）和調頻控制（FM）結合的多模式控制技術。接近滿載輸出時，系統工作在調頻工作模式中；在輕重載條件下，系統工作在調頻工作和調幅工作模式中；當系統接近空載輸出時，系統工作在調頻模式中以降低待機功耗。利用此種控制技術，系統可以獲得低于50mW的待機功耗。

當VDD 電壓超過23.8V (典型值) 時，5W電源管理ic U62113立即停止開關動作。之后將導致VDD下降，當VDD電壓低于關斷電壓VDD_OFF (典型值 3.8V)時，系統將重新啟動。在ic內部設計有27.8V (典型值)的箝位電路以保護芯片受損。

目前，友恩半導體研發的小功率電源管理ic，品類齊全，產品覆蓋多個使用場景；堅持用口碑和質量拉動銷量，換取市場和客戶雙豐收！
