相比傳統影視行業，手機攝影的發展史確實非常短，不可能跟專業攝影一樣隨身攜帶遮光板遮光斗等專業設備，呈現出極致的攝影效果。但手機跟相機相比最大的優勢，在于它是個便攜設備，機動性強，只是需要更長的待機時間。深圳銀聯寶科技專注手機充電器芯片研發生產，可為您帶來性能更強、待機更長的充電器設備！

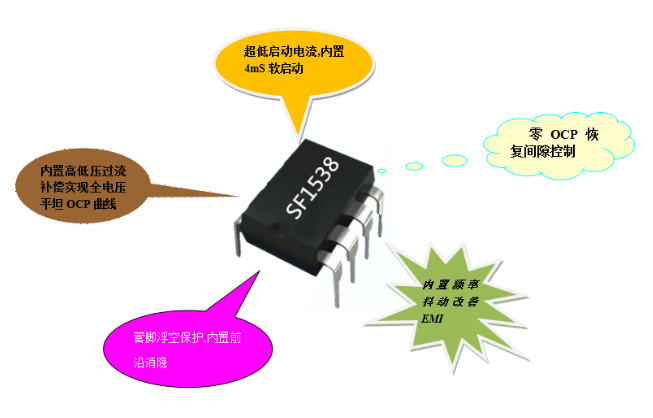

充電器芯片SF1538DP封裝形式DIP-8，內置高功率MOSFET管，耐壓650V；可編程外部過溫保護OTP，專利的“零OCP恢復間隙控制”避免低壓啟動失敗；內置4ms軟啟動，管腳浮空保護，超低啟動電流；內置頻率抖動改善EMI，內置高低壓過濾補償實現全電壓平坦OCP曲線；內置同步斜率補償，逐周期電流限制；內置前沿消隱。

充電器芯片SF1538DP引腳說明：

1 RT 此引腳是控制開關頻率。

2 VDD 芯片供電腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率MOSFET漏極。

7-8 GND 芯片參考地。

充電器芯片SF1538DP在230VAC（±15%）下，典型輸出功率18W-26W；在85-265VAC下，典型輸出功率15W-18W。支持手持數碼適配器，電視、電腦輔助電源，手機、平板充電器，LED驅動電源和替代線性電源等應用。SF1538DP既可達到要求，又可以節約成本。

副邊反饋控制(SSR)方案，空載范圍大都可以空載在±0.2V以內，動態調整率較好。比如在充電器領域，直接對電池充電的應用，一般會對空載電壓精度要求高，可以選擇副邊電源IC+恒流芯片來做。對需要一顆副邊反饋/內置MOSFET小功率電源芯片的小伙伴來說，值得考慮入手這款充電器芯片SF1538DP。

深圳銀聯寶科技近期推出了氮化鎵快充芯片，從幾W到幾十W全面覆蓋，可實現更高的功率密度并降低外圍器件數量，不僅可以提供高效的電源轉換，還包括多種保護功能以確保電源系統的安全性和可靠性，同樣值得期待！
