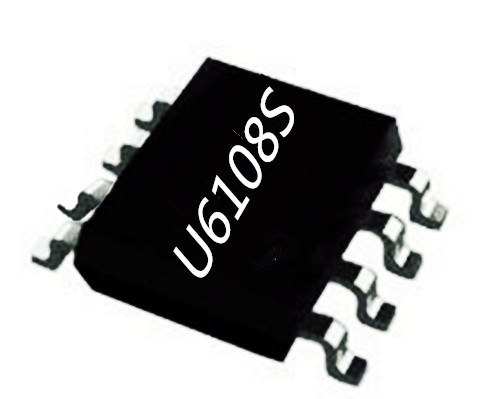

在電子產品的諸多用途中，有用于商務出行、旅游出行、居家日用等等，無形之中就對電子產品的各種性能提高了要求，不管在工作中大大提高其工作效率，在旅游和居家娛樂之中帶來方便，這些電子產品都離不開開關電源芯片U6108S。

U6108S開關電源芯片集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護（OVP）、 逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD 箝位和 CS 管腳開路保護等。U6108S開關電源芯片特點：

可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

±5% 恒流精度；±1%恒壓精度

待機功耗<75mW

固定 65KHz 開關頻率

綠色省電模式和打嗝模式工作

啟動和工作電流

集成抖頻功能優化 EMI

集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

集成自恢復模式的保護功能

U6108S開關電源芯片的腳位分析：

1腳是VDD IC電源引腳。2腳是 GND IC的接地。3腳是FB反饋引腳。 通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。4 CS電流檢測輸入引腳。5、6、7、8 腳是Darin功率MOSFET漏極。

U6108S開關電源芯片推薦輸出功率（1）85-265Vac：18W，175-265Vac:24W。U6108S開關電源芯片芯片應用：充電器和適配器、電機驅動電源。U6108S開關電源芯片是一種高性能的電流模式PWM離線反激變換器電源開關應用。U6108S開關電源芯片內部具有高精度 65kHz 開關頻率振蕩器，且?guī)в卸额l功能可優化 EMI 性能。芯片采用綠色節能模式和打嗝模式工作，可以保證小于 75mW 的待機功耗。

不管你去哪里，在什么環境，帶什么電子產品，但是電子產品充電器是必備的，所有充電器都離不開一顆小小的開關電源芯片U6108S。
