同步整流芯片U7613X側重于PSR GAN，有U7613A、U7613B、U7613C三個型號，推薦輸出電壓3~12V，輸出電流≤3A，是一款帶快速關斷功能的高性能副邊同步整流功率開關，可以替代肖特基整流二極管以提高系統效率。

同步整流芯片U7613X主要特性：

& 內置 60V MOSFET

& 支持?jǐn)嗬m(xù)工作模式（DCM）、準諧振工作模式（QR）和連續工作模式（CCM）

& 集成高壓供電電路，無需VDD輔助繞組供電

& 支持輸出低至0V，同步整流可靠工作

& 支持 High Side 和 Low Side 配置

& <30ns 關斷延時

& 智能開通檢測功能防止誤開通

& 智能過零檢測功能

& 啟動前 Gate 智能鉗位

& 封裝類型 SOP-8

同步整流芯片U7613X內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。U7613X 的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

同步整流芯片U7613X電源系統設計需要保證最小續流時間T_{dem_min}大于LEB時間，否則會產生電流倒灌并有可能引起炸機。確保T_{dem_min}>120%*LEB，其中20%為設計裕量。最小續流時間的理論公式為：

其中，V_{cs_min}為原邊PWMIC過流保護最小閾值， R_cs為原邊采樣電阻，L_m為變壓器激磁電感感量， V_{o_max}為最大輸出電壓，V_F為同步整流壓降(取0.2V)，N_ps為變壓器匝比。

系統上測試最小續流時間Tdem_min的條件為：

a) 額定輸入電壓。

b) 最高輸出電壓。

c) 空載。

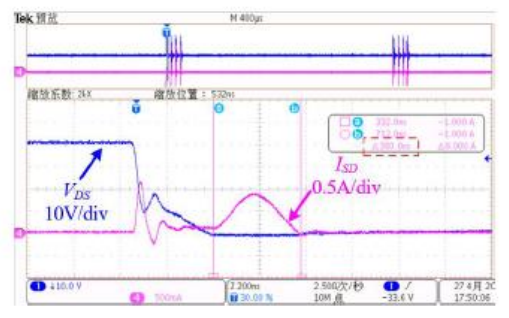

d) 如下圖所示，測試SR電流的最短持續時間。
