電動機、功率變換器、傳感器和電動車控制器組成了電動車電機的控制系統，而電動車控制器芯片作為重要的部件，可控制電動車電機的啟動、運行、進退、速度、停止等，銀聯寶電子的DC-DC控制器芯片U6119可應用在電動車、汽車等控制器系統中。

控制器芯片U6119是一款高性準諧振 Buck 控制器，可提供高精度恒壓和恒流輸出性能，適用于所有小功率 DCDC 降壓的應用中。在恒壓輸出模式中，U6119 采用多模式工作方式，即調幅控制和調頻控制相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了輸入電壓和負載電壓的恒流補償。

控制器芯片U6119 應用領域：

● 電動摩托/自行車控制器

● 高壓模擬/數字系統

● 工業控制系統

● 汽車消費類電子/控制器

● 工業控制系統

● 電信電源系統

● 以太網 POE

● 逆變器系統

● 便攜式移動設備

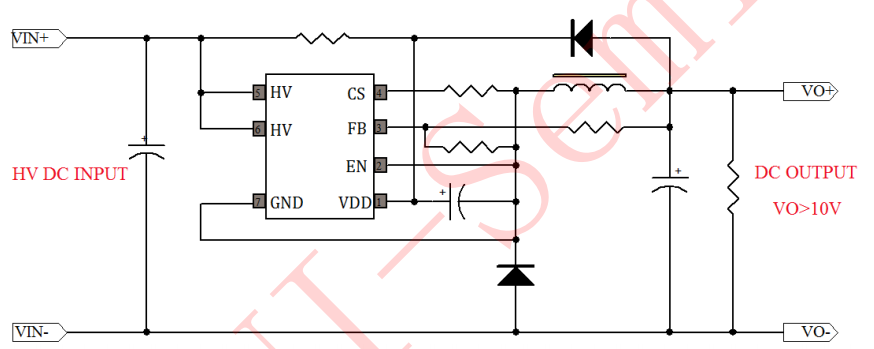

控制器芯片U6119 腳位描述：

1 VDD 芯片供電腳。

2 EN 短接至 GND，使能控制腳。

3 FB系統反饋管腳，用于 CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 HV 內置功率 MOSFET 漏極。

7 GND 芯片參考地。

控制器芯片U6119 采用SOP-7封裝，能直接替代 LM317、LM7815 或電阻型降壓線性穩壓器，具有高效率，高集成度，高可靠性等特性，能大大降低整體控制器的溫度，使整個系統更可靠工作，降低生產成本。
