智能電視與智能手機的有機結合，首先是提供了手機和遙控器碰一碰就能將圖片視頻傳到電視的功能，而后發展成了手機實時畫面、視頻電話、正在播放的內容都能傳輸?shù)酱笃恋亩嘣w驗。但這種“多屏協同”的新玩法，依然離不開手機充電器、AC/DC 電源適配器的輔助支持。友恩半導體電源ic U6513，邀您一起探索智能家居交互體驗。

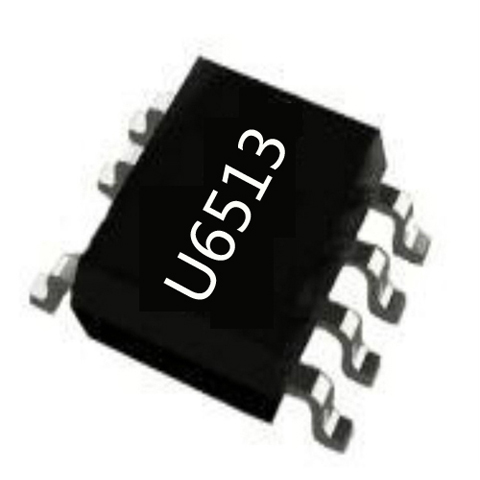

電源ic U6513是一款高性能、低成本的原邊控制功率開關，內置高壓功率三極管，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用。主要特點有：

▲內置超高壓功率 BTJ

▲谷底開通、原邊控制、系統效率高

▲多模式原邊控制方式

▲優異的動態響應

▲集成動態三極管驅動電路

▲工作無異音

▲優化的 EMI 性能

▲恒流、恒壓調整率小于 ±5%

▲超低待機功耗 <70mW

▲CV 模式可編程輸出線壓降補償

▲內置完善的保護功能：

 輸出短路保護 (FB SLP)

 逐周期限流保護（OCP)

 前沿消隱 (LEB)

 芯片過熱保護 (OTP)

 VDD 過壓、欠壓和箝位保護

 輸出過壓保護功能 (FB OVP)

電源ic U6513應用領域：

▲手機充電器

▲AC/DC 電源適配器

▲典型功率推薦（85-265Vac）：

U6513A：12W

U6513B：10W

U6513C：7.5W

▲封裝SOP-7，腳位名稱：

1 VDD 芯片供電腳。

2、3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 C 內置功率三極管集電極。

7 GND 芯片參考地。

技術創新和市場競爭使得智能家居交互生態成為新賽道，選擇友恩半導體電源ic，與你共同面對新挑戰！
