電源芯片U6773S和CR6300腳位一樣，可替代
銀聯寶科技電源芯片U6773S，SOP-7封裝替代啟達CR6300，腳位一樣，芯片U6773S省去啟動電阻，IC和外圍成本更優，價格成本更優。
接下來，一起來了解下銀聯寶科技電源芯片U6773S應用設計指導書。
電源芯片U6773S是一系列高性能初級側調節（PSR）電源開關，具有高精度CV / CC控制。
1.在CV模式下，該芯片采用多模式控制，采用AM（幅度調制）模式和（調頻）FM模式的混合，提高系統效率和可靠性。
2.在CC模式下，IC使用PFM控制線路和負載CC補償。該IC可實現音頻無噪聲操作和優化的動態響應。內置的電纜壓降補償（CDC）功能可提供出色的CV性能。
3.集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP）和VDD鉗位等功能和保護。

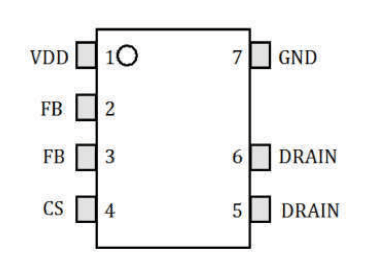

管腳信息：
1腳是VDD芯片的電源引腳。
2,3腳是FB系統反饋引腳，根據輔助繞組的反激電壓調節CV模式下的輸出電壓和CC模式下的輸出電流。
4腳是CS電流檢測輸入引腳。
5,6腳是漏極功率MOSFET漏極。
7腳是GND IC的接地。
大額定值的參數：
VDD DC電源電壓34.5 V.
VDD DC鉗位電流10 mA
漏極引腳-0.3650 V.
FB電壓范圍-0.77 V.
CS電壓范圍-0.37 V.
封裝熱阻（SOP-7）85°C / W.
高結溫150°C
工作溫度范圍-4085°C
存儲溫度范圍-65150°C
由于資料過多，未上傳完畢，如需更詳細資料，請跟銀聯寶科技索要，免費提供樣品。
接下來，一起來了解下銀聯寶科技電源芯片U6773S應用設計指導書。
電源芯片U6773S是一系列高性能初級側調節（PSR）電源開關，具有高精度CV / CC控制。
1.在CV模式下，該芯片采用多模式控制，采用AM（幅度調制）模式和（調頻）FM模式的混合，提高系統效率和可靠性。
2.在CC模式下，IC使用PFM控制線路和負載CC補償。該IC可實現音頻無噪聲操作和優化的動態響應。內置的電纜壓降補償（CDC）功能可提供出色的CV性能。
3.集成了欠壓鎖定（UVLO），VDD過壓保護（VDD OVP），逐周期電流限制（OCP），短路保護（SLP）和VDD鉗位等功能和保護。
管腳信息：
1腳是VDD芯片的電源引腳。
2,3腳是FB系統反饋引腳，根據輔助繞組的反激電壓調節CV模式下的輸出電壓和CC模式下的輸出電流。
4腳是CS電流檢測輸入引腳。
5,6腳是漏極功率MOSFET漏極。
7腳是GND IC的接地。
大額定值的參數：
VDD DC電源電壓34.5 V.
VDD DC鉗位電流10 mA
漏極引腳-0.3650 V.
FB電壓范圍-0.77 V.
CS電壓范圍-0.37 V.
封裝熱阻（SOP-7）85°C / W.
高結溫150°C
工作溫度范圍-4085°C
存儲溫度范圍-65150°C
由于資料過多，未上傳完畢，如需更詳細資料，請跟銀聯寶科技索要，免費提供樣品。
