非隔離AC-DC電源芯片降壓電路，一般采用BUCK拓?fù)浣Y(jié)構，其電路簡單、BOM成本低（外圍元件數目極少：無需變壓器、電感、光耦）,電源體積小、無噪音、發熱低等特點常見于小家電控制板電源以及工業控制電源供電，下面銀聯寶科技為大家介紹一款非隔離AC-DC電源芯片U3210。

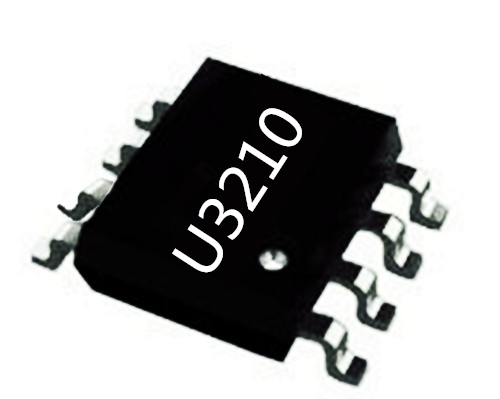

非隔離AC-DC電源芯片U3210是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓MOSFET 可提高系統浪涌耐受能力。
與傳統的PWM功率開關不同，U3210內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
非隔離AC-DC電源芯片U3210的特點：
集成 650V 高壓?jiǎn)?dòng)電路
多模式控制、無異音工作
默認12V 輸出（FB 腳懸空）
待機功耗低于 50mW
良好的線性調整率和負載調整率
集成軟啟動電路
內部保護功能：過載保護 (OLP)，逐周期電流限制 (OCP)，輸出過壓保護 (OVP)，VDD 過壓、欠壓和電壓箝位保護

非隔離AC-DC電源芯片降壓電路其典型電路規格包含5V/0.5A、12V/0.5A和24V/0.5A等，U3210應用非隔離輔助電源領域，可通過EFT、雷擊、浪涌等可靠性測試，可通過3C、UL、CE等，滿足六級能效要求，需要更多詳細資料可以向銀聯寶科技申請。
