回想我在幾年期所看到的充電器，我突然發現，真的，芯片技術的發展真的可謂日新月異。在初的時候，我們大都是先變壓后整流，再濾波。但是直到后來的芯片技術不斷升級。我突然發現，僅僅一顆友恩的U6101S電源芯片就可以令充電器的電路得到極大的化簡。而這種化簡正是我們所需要的，結構更簡單，空間更緊湊，輸出電流更大，電壓更穩定。

電源芯片U6101的特點：

1. 獨有的封裝腳位（SOP-8/DIP-8），可兼容多種啟動供電模式

2. 支持CDM和CCM的原邊恒流、副邊恒壓

3. SEL懸空：副邊恒壓，輸出過載重啟

4. SEL接電容：副邊恒壓、原邊恒流，輸出過載限流降壓

5. ±1%恒壓精度，±4%恒流精度

6. 待機功耗＜70mW

7. 滿載固定65KHz開關頻率，輕載Burst Mode

8. 綠色省電模式工作，優化的環路控制

9. 超低啟動和工作電流

10. 集成抖頻功能優化EMI

11. 智能保護功能

12. VDD欠壓保護 、過熱保護（OTP）、過載保護（OLP）等

13. 頻率可外部編程，并內置頻率抖動改善EMI

14. 副邊反饋/外驅MOSFET,超低啟動電流

15. 管腳浮空保護

16. 內置同步斜率補償

17. 逐周期電流限制，內置前沿消隱

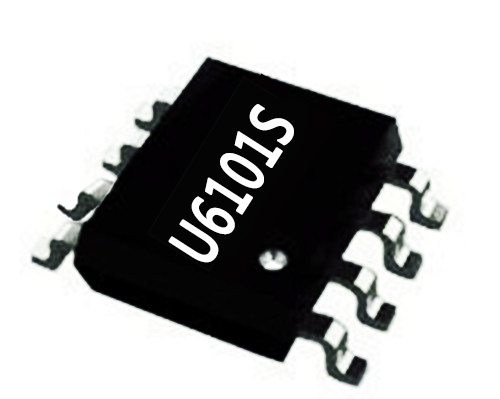

電源芯片U6101S正是我們目前公司推薦的新產品，U6101S適用于“12V 5A”的充電器。小編我為大家介紹一下U6101S的IC特性，U6101S外部集成了高雪崩能力的功率MOSFET，有光耦和TL431，具有啟動電流。因有MOSFET，所以U6101S可以到達一個同步整流的效果；它的頻率可外部編程，并內置頻率抖動EMI；逐周期電流限制，內置前沿消隱。U6101S 待機耗<70MW  封裝：SOP-8  IC大輸出率<75W
