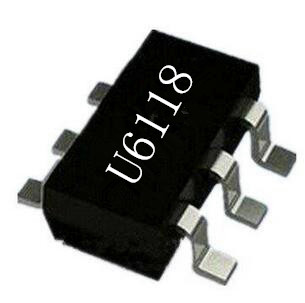

近期小編介紹的可替代芯片基本都是有少量庫存、可立馬提貨的。但數量有限，需要提前咨詢了解。今天這顆是開關電源芯片 U6118A，可替代昂寶OB2520。

開關電源芯片 U6118A主要特點：

■原邊準諧振（QR）高效率調節控制

■多模式原邊控制方式

■優化的動態響應

■內置動態基極驅動

■工作無異音

■±4% 恒流恒壓精度

■待機功耗<70mW

■CV 模式可編程輸出線壓降補償

■集成 AC 線和負載電壓的恒流補償

■內置完善的保護功能： n

短路保護 (SLP)

逐周期限流保護（OCP)

前沿消隱 (LEB)

芯片過溫保護 (OTP)

VDD 過壓保護和欠壓保護

VDD 鉗位保護

■SOT23-5L封裝

開關電源芯片U6118A管腳功能描述：

■1 GND 芯片參考地。

■2 CS 電流采樣輸入腳。

■3 BJT 功率三極管基極驅動輸出管腳。

■4 FB 輸出反饋和消磁檢測管腳。

■5 VDD 芯片供電腳

開關電源芯片U6118A利用 FB 管腳電壓和 CS 管腳電壓的時序關系，可以實現高精度的恒流輸出控制。當輸出電流達到原邊恒流控制模塊的輸出基準時，芯片將進入調頻工作模式中，無論輸出電壓低于恒壓輸出基準或者具體如何，只要 VDD 電壓不低于其關斷電壓芯片將持續工作。
