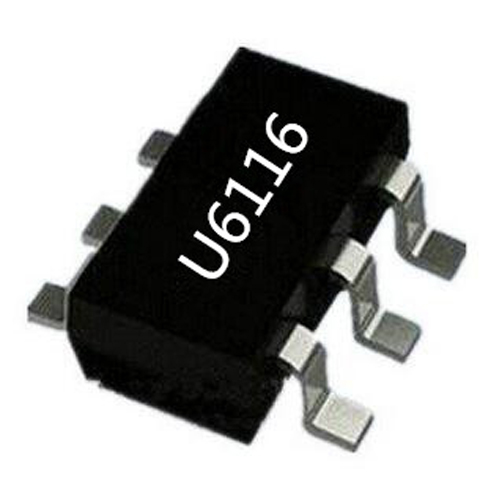

U6116 開關電源芯片是一款高性能原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。同時，U6116 也支持準諧振降壓型 LED 恒流、恒壓輸出應用，僅需將 SEL 管腳短接到 GND 管腳即可。

銀聯寶科技的開關電源芯片——U6116適用于充電器適配器上，它的IC特性如下：

l 支持反激和降壓型拓?fù)鋺?yīng)用

l 反激原邊控制（SEL 管腳懸空）

l 準諧振降壓控制 (SEL= GND)

l ±4% 恒流、恒壓精度

l 待機功耗<70mW

l 多模式原邊控制方式

l 工作無異音

l 優化的動態響應

l 可調式線損補償

l 集成線電壓和負載電壓的恒流補償

l 集成完善的保護功能：短路保護 (SLP) 、過溫保護 (OTP) 、逐周期限流保護 (OCP) 、前沿消隱 (LEB) 、管腳懸空保護、VDD 過欠壓保護和箝位保護

l 封裝形式 SOT23-6L

在恒壓輸出模式中，U6116 開關電源芯片采用多模式工作方式，即調幅控制 (AM) 和調頻控制 (FM) 相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用(U6116) 可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
