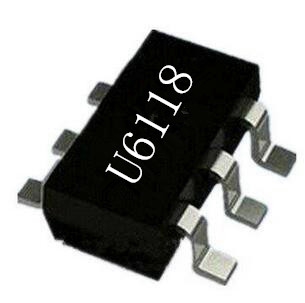

充電器常見于手機、液晶顯示器和筆記本電腦等小型電子產品上。一般由外殼、電源變壓器和整流電路組成，按其輸出類型可分為交流輸出型和直流輸出型;按連接方式可分為插墻式和桌面式。充電器是一種小型便攜式電子設備及電子電器的供電變亞器，它的產生是由于在實際生活中，電子器件往往是不可直接使用家用電力的，因?yàn)榧依锼褂玫氖?/span>220伏的電源電壓，而普遍的電子產品一般所需的電源電壓為5伏至20伏左右。下面我們來介紹一款銀聯寶的充電器電源芯片U6118。

U6118 電源芯片有什么特點？

1. 原邊準諧振（QR）高效率調節控制

2. 多模式原邊控制方式

3. 優化的動態響應

4. 內置動態基極驅動

5. 工作無異音

6. ±4% 恒流恒壓精度

7. 待機功耗<70mW

8. CV 模式可編程輸出線壓降補償

9. 集成 AC 線和負載電壓的恒流補償

U6118 電源芯片是一款高性能、低成本、QR 模式原邊控制器，可提供高精度恒壓和恒流輸出性能，尤其適合于小功率離線式充電器應用中。

在恒壓輸出模式中，U6118電源芯片 采用多模式加QR 控制，調幅控制（AM）和調頻控制（FM）相結合，提高了系統的效率和可靠性。在恒流輸出模式中，芯片采用調頻控制方式，同時集成了線電壓和負載電壓的恒流補償。采用U6118 電源芯片可以工作無異音，同時可保證優異的動態性能。利用集成的線損補償功能，可獲得高性能的恒壓輸出表現。
