開關電源芯片U2281是反變頻器高度集成電流模式PWM控制轉換電路，主要應用于手機充電器、數碼相機充電器、電池充電器等，U2281可輕松滿足六級能效標準和EMC要求，具有全面的保護功能，保證了系統的可靠性。

開關電源芯片U2281主要特點：

& 可支持?jǐn)嗬m(xù)模式、連續模式的原邊恒流技術

& ±5%恒流精度；±1%恒壓精度

& 待機功耗75mW

& 固定65KHz開關頻率

& 綠色省電模式和打嗝模式工作

& 啟動和工作電流

& 集成抖頻功能優化EMI

& 集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

& 集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

& 集成自恢復模式的保護功能：

  VDD欠壓保護（UVLO）

  VDD過壓保護 （OVP）

  過熱保護（OTP）

  逐周期電流限制

  過載保護（OLP）

  短路保護（SCP）

  前沿消隱（LEB）

  CS管腳開路保護

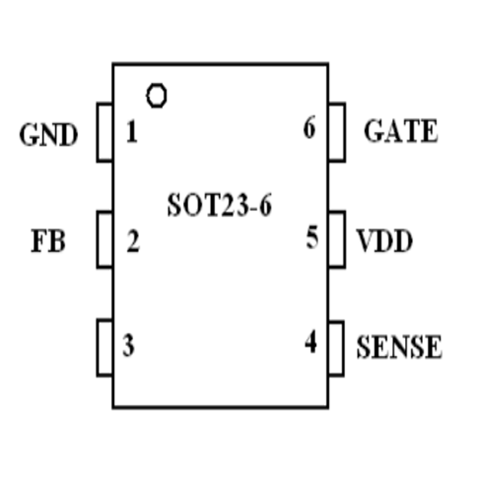

開關電源芯片U2281封裝形式SOT23-6。其腳位特點為：

1腳是VDD IC電源引腳。

2腳是 GND IC的接地。

3腳是FB反饋引腳。通過將光電耦合器連接到該引腳來實現環路調節。PWM占空比由該引腳電壓和引腳4上的電流檢測信號決定。

4 CS電流檢測輸入引腳。

5、6、7、8 腳是Darin功率MOSFET漏極。

昂寶ob2263可采用U2281進行替換，還可選擇友恩開關電源芯片U2263。典型應用為80W副邊外驅MOS，最大輸出功率可達100W。性價比高，不妨一試！
