PD/QC快充電源ic U6648具有±5%的隨機頻率抖動功能，開關頻率抖動分散了諧波擾動能量，獲得良好的EMI特性。U6648內部設計有固定65KHz的開關頻率， 無需外圍定頻元件，可簡化PCB布局。

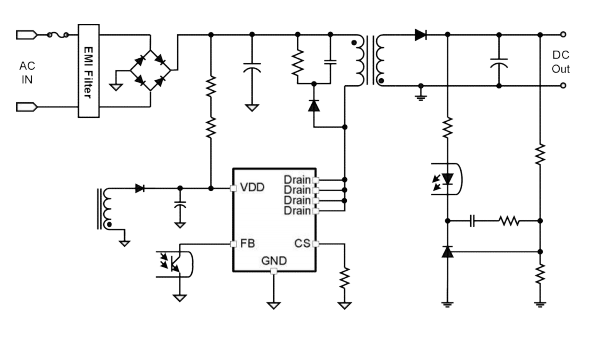

PD/QC快充電源ic U6648是應用于中小功率反激式開關電源的高性能電流模式PWM功率轉換器。超寬VDD工作電壓范圍，內置高壓功率MOS，滿足輸出功率達20W的PD快充電源應用。U6648內部設計有4ms的軟啟動時間，以減少電源啟動期間電壓應力。軟啟動在電源啟動瞬間工作，只要VDD電壓達到VDD_ON，CS閾值經過4ms的時間從0.05V逐漸增加到最大值。

PD/QC快充電源ic U6648設計有極低的啟動電流，因此采用一個較大的啟動電阻，就可使VDD能很快被充到VDD_ON。較大的啟動電阻可降低啟動損耗并保證可靠啟動。對于通用輸入的AC/DC開關電源，僅使用 啟動電阻和VDD電容的啟動電路即可滿足低功耗和快速啟動設計。U6648的正常工作電流和間歇模式工作電流均極低，可獲得良好的平均效率和空載功耗。

PD/QC快充電源ic U6648滿載工作于PWM模式，中小載工作于PFM模式，在輕載和空載時工作于Burst模式。在輕載或者空載情況下，開關電源的大多數損耗來源于功率MOS的開關損耗、變壓器鐵損和緩沖電路損耗。功率損耗于開關頻率正比，較低的開關頻率可以降低功耗，達到節能高效的目的。

PD/QC快充電源ic U6648在空載或輕載情況下，FB端電壓下降到進入間歇模式閾值電壓，關閉輸出；當FB端電壓上升到退出間歇模式閾值電壓，正常輸出。通過這種間歇式工作，降低了開關損耗，極大的減小了待機功耗。PFM模式下最低開關頻率22kHz，任何負載都不會進入音頻范圍，以防止音頻噪聲。

PD/QC快充電源ic U6648采用電流模式控制技術，具有逐周期電流限制功能。由于緩沖二極管反向恢復電流和內部功率MOS柵極浪涌電流，會在MOS導通瞬間的開關電流上引起脈沖電流，開關電流通過感應電阻被轉變?yōu)殡妷悍答伒?/span>CS端口。MOS導通瞬間的脈沖電流可能會引起誤觸發。內部前沿消隱電路就是為了屏蔽CS端口在MOS導通瞬間的感應電壓脈沖，防止誤觸發。在前沿消隱時間內，電流限制比較器禁止關閉內部功率MOS。PWM的占空比由CS電壓和FB電壓共同控制。
