開關電源雖然具有很高的效率，但開關電源芯片的熱阻和散熱能力有一定的局限性，所以一定要計算系統所需的電壓和電流，從而計算出系統的功耗，然后根據效率曲線計算出消耗在開關電源芯片的上功耗。通過熱阻計算芯片的溫度是否超過芯片能承受的溫度。然后留出一定的余量的情況下，選擇芯片。銀聯寶科技推薦一款品質優良的副邊15W開關電源芯片SF1538給大家！

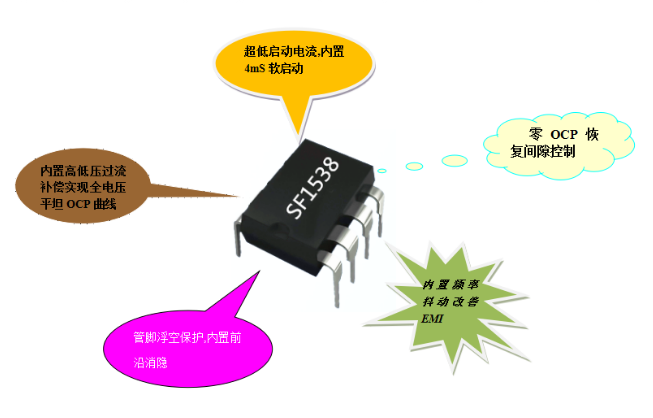

副邊15W開關電源芯片SF1538內置4ms軟啟動，管腳浮空保護，高效高保護，極大的提高了芯片的利用率。SF1538支持手持?jǐn)?shù)碼適配器，電視、電腦輔助電源，手機、平板充電器，LED驅動電源和替代線性電源等應用。

副邊15W開關電源芯片SF1538主要特性：

&內置高功率MOSFET管，耐壓650V

&可編程外部過溫保護OTP

&專利的“零OCP恢復間隙控制”避免低壓?jiǎn)?dòng)失敗

&內置軟啟動，管腳浮空保護

&超低啟動電流

&內置頻率抖動改善EMI

&內置同步斜率補償，逐周期電流限制

&內置前沿消隱

副邊15W開關電源芯片SF1538在230VAC（±15%）下，典型輸出功率18W-26W；在85-265VAC下，典型輸出功率15W-18W。內置MOS，封裝DIP-8。

副邊15W開關電源芯片SF1538引腳名稱：

1 RT 此引腳是控制開關頻率。

2 VDD 芯片供電腳。

3 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 CS 電流采樣輸入腳。

5-6 Drain 內置功率MOSFET漏極。

7-8 GND 芯片參考地。

深圳銀聯寶科技供應的開關電源芯片，不僅可以減少電源的體積和重量，而且提高了電源的效率；不僅使電源電路大幅度簡化，而且使開關電源的動態性能和可靠性大大提高。更有多套經過市場檢驗的芯片方案可供選擇！
