高耗電應用與高頻使用這兩大特性，幾乎注定手游、短視頻等移動娛樂天生自帶電量焦慮。面對這種普遍性“電量焦慮”情況，除了購買電量大、續航長的手機外，選擇一款品質好的手機充電器也是一個明智選擇。那選手機充電器芯片的話，友恩U6773V不妨了解下！

新一代綠色手機充電器芯片U6773V是高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。采用內置MOS SOP-7封裝，應用靈活性?xún)r(jià)比高，最大限度地減少了系統元件的數目，用頻率調制方法來提高系統效率和減小電磁干擾。且系統效率輕松達到六級能效。還內置線纜壓降補償，由此取得良好的負載調整率。

手機充電器芯片U6773V內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測VDET<-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。

手機充電器芯片U6773V管腳名稱：

1 VCC 輸入芯片電源

2 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制

3CPC 連接到GND的輸出電纜補償

4 CS 電流采樣輸入管腳

5、6 Drain  內部功率管的漏極

7 GND P 芯片參考地

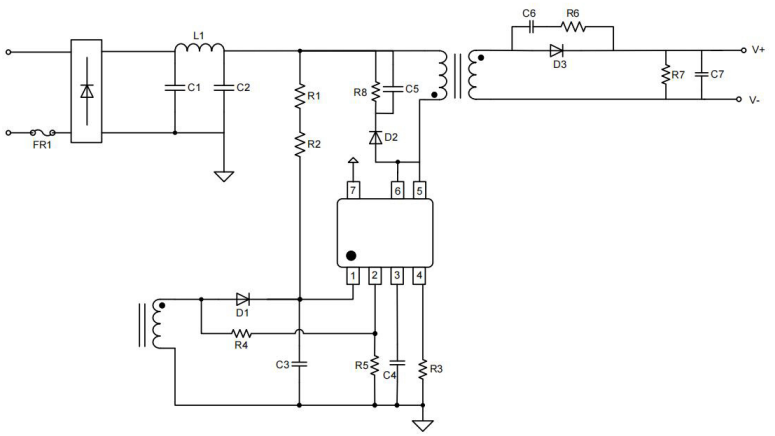

手機充電器芯片U6773V具有節能環保特性，而且電磁兼容性較強，外圍電路也很簡單。原邊反饋/內置MOSFET內置環路補償，省去額外的補償或?yàn)V波電容提高系統效率優化降頻曲線和減小電磁干擾，可實現輕載無異音多模（Multi-Mode）控制的高精度原邊反饋控制（PSR）恒流恒壓（CC/CV）控制器。

充電器芯片U6773V內置軟啟動功能來減緩功率MOS開啟時的電壓應力，在輕載情況下，控制器通過降低開關頻率來很好的調節和提高效率，在空載情況下，滿足待機功耗在70mW以?xún)?nèi)。當輸出短路時，控制器可以使開關頻率箝位在16KHz，能夠提高系統的可靠性。性能出色，安全護航！
