可持續發展和既定政策的碳排放計劃場景當中，超過三分之一的碳排放目標，需要靠提高效率來實現，而能效改善是實現碳減排目標的關鍵。更高效的功率變換、降低待機功耗對于低碳未來至關重要。U7710SG是應用在反激式充電器和適配器的同步整流芯片，以其精確、高效、元件數目少等特性徹底改變多輸出功率轉換的設計理念，是低待機應用的理想選擇。

同步整流芯片U7710SG支持在DCM和準諧振拓?fù)渲羞\(yùn)行。在DCM準諧振拓?fù)渲泄ぷ鳎刂齐娐芬哉蚰Ｊ娇刂茤艠O，當MOSFET電流相當?shù)蜁r(shí)，控制電路將關閉柵極。當Vcc低于UVLO閾值時，部件處于休眠狀態，內部N-MOS將被關閉。

在同步整流芯片U7710SG開啟階段，當同步MOSFET導電時，電流將流過它的體二極管，在體二極管上產生一個負的Vds。因?yàn)檫@個體二極管的電壓降比控制電路(-200mV)的打開閾值要小得多，而控制電路(-200mV)隨后會打開N-MOS。

在同步整流芯片U7710SG關閉階段，當Vds升高觸發關斷閾值(-20mV)時，控制電路將N-MOS門電壓在延時約30nS后拉低，同步N-MOS關斷后加1.7uS消隱時間，避免因振鈴引起誤觸發。U7710SG控制電路包含消隱功能。當關斷MOSFET時，確保關斷狀態至少持續約1.7us左右。

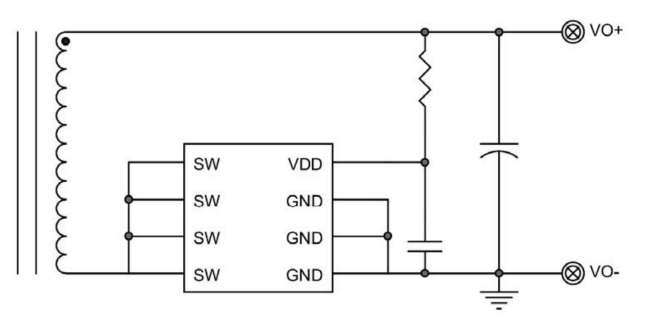

同步整流芯片U7710SG是一種開關電源的同步整流電路，它集成了N通道MOSFET和驅動電路，用于DCM、QR的同步整流。U7710SG通過對MOSFET SW-to-GND電壓的檢測，可以用較少的外部元件輸出理想的驅動信號。可為5V輸出電壓應用提供高性能解決方案。

深圳銀聯寶相繼推出多款同步整流芯片，配套多款電源方案組合，能夠廣泛應用于顯示器、電視、家居自動化、照明、小家電、儀表等眾多領域。穩壓輸出，效率翻倍，應用方案逐一量產上市，歡迎來電垂詢！
