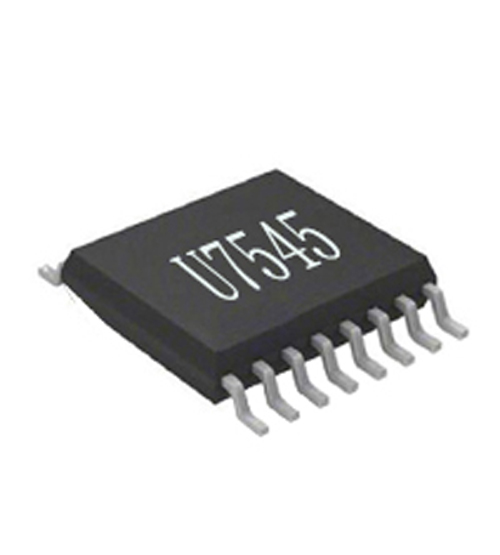

U7545 PD協議IC 具備良好的功耗管理策略，在無設備插入時自動進入休眠模式，此時待機功耗僅 20uA，設備插入后可以及時喚醒進入正常工作狀態。U7545 PD協議IC 有良好的 ESD 特性，HBM 模型超過 2kV。特別針對連接到端口的 PIN（DP/DM/CC1/CC2）做加強處理，HBM 模型 ESD 達到8kV 以上。U7545 PD協議IC 采用5.00mm × 4.40mm TSSOP-16 封裝形式。

U7545 PD協議IC 是一款集成USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A快充協議、華為FCP/SCP 快充協議、MTK PE+快充協議、三星 AFC 快充協議、BC1.2 DCP以及蘋果設備2.4A 充電規范的多功能USB 端口控制器, 為AC-DC 適配器、移動電源、車載

充電器等設備提供完整的 USB Type-C 端口充電解決方案。U7545 PD協議IC 內置的TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，實現連接。集成的TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。

U7545 PD協議IC 內建多種保護機制確保設備：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；芯片內部過溫和NTC 過溫（NTC 過溫會關閉快充）；啟動監測（VBUS 輸出前會監測端口電壓是否處于狀態）；DP/DM和 CC1/CC2 過壓保護。此外，這些錯誤發生時 FAULT 端口都會指示。

U7545 PD協議IC 集成25mΩ VBUS 通路功率開關管和6Ω 的放電開關，節省了外圍器件，在發生錯誤時也可以更快關閉輸出并恢復到狀態。U7545 PD協議IC可以通過PIN PSEL靈活設置輸出的功率等級，包括18W/24W/30W/36W/45W。U7545 PD協議IC 通過一路可Sink/Source 的電流源，連接到AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。
