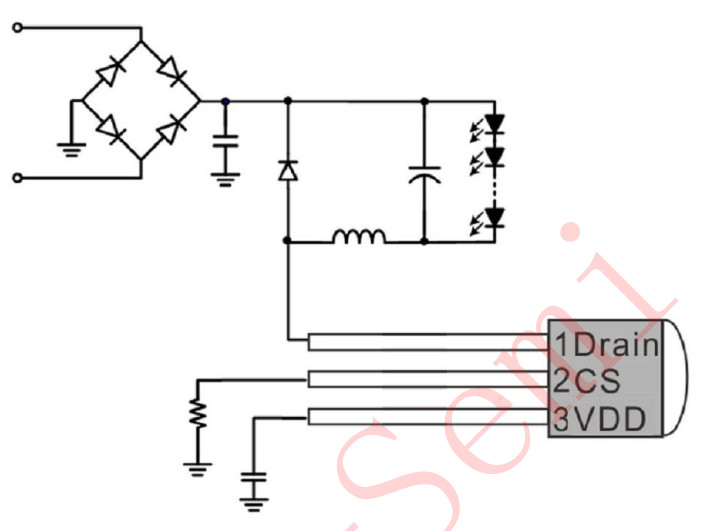

伴隨照明需求的多樣化，LED照明由于其穩定高效的特點在各類使用場景得到了廣泛的發展，其中LED照明驅動芯片技術和制程的持續更新迭代成為照明產品持續發力的關鍵器件。LED照明驅動芯片U6113在同一塊晶元上同時集成了高壓功率MOSFET和控制器。U6113內部高度集成的高精度恒流控制電路和完備的保護功能使其適用于LED照明的應用中，是帶有準諧振式的降壓型功率開關器。

LED照明驅動芯片U6113主要特點：

&內部集成 550V 高壓 MOSFET

&±4% 恒流精度

&超低 VDD 工作電流

&準諧振工作模式提高系統效率

&無需輔助繞組

&集成式高壓電流源提高啟動速度

&集成式線電壓補償優化調整率

&集成式過熱功率補償

&內部保護功能:

LED 開路和短路保護

芯片過熱保護

逐周期電流限制

前沿消隱

腳位懸空保護

VDD 腳欠壓保護

&極簡封裝：TO-92

LED照明驅動芯片U6113擁有自恢復式，當LED開路故障發生時，系統的開關頻率開始增加而電感電流續流到零時間開始縮短。當電感電流續流到零的時間小于5.5us時，MOSFET停止導通，同時芯片進入到自動重啟和VDD振蕩模式。在VDD振蕩模式里，VDD管腳電壓在5.3V和5.8V之間震蕩。當VDD振蕩模式持續4個周期后，芯片會復位內部邏輯并重新開始工作，如果故障仍然存在，則再重復以上過程，否則系統進入到正常工作模式下。

LED照明驅動芯片U6113在 40V LED 輸出電壓下：

175~265VAC：120mA

85~265VAC：100mA

在 60V LED 輸出電壓下：

175~265VAC:100mA

85~265VAC：90mA

隨著智慧城市、全屋智能等概念的提出，更智能化的照明體驗和應用越來越受到關注。LED照明產品市場發展前景廣闊，驅動芯片的技術門檻正在一步一步的提高，關注深圳銀聯寶科技，共享更多LED照明驅動芯片成果！
