肖特基二極管的檢測知多少?

返回列表 來源: 查看手機網址
掃一掃!肖特基二極管的檢測知多少?掃一掃!
瀏覽:- 發布日期:2018-09-10 11:07:17【

           對于電子行業的電子產品有很多,不同的電子部分又有不同的使用要求,像開關電源芯片,電管理芯片,LED驅動芯片等,電子元器件在使用上總是有需要檢測的時候,那么自然少不了萬用表的使用。作為肖特基二極管也是一樣。但是肖特基二極管和普通的二極管也相差不大,可檢測卻有玄機哦,一起來看看銀聯寶科技電源管理芯片廠家的推薦了。

肖特基二極管


               銀聯寶科技電源管理芯片廠家看來肖特基二極管是貴金屬(金、銀、鋁、鉑等)A為正極,以N型半導體B為負極,利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。

肖特基二極管


      肖特基二極管,又稱肖特基勢壘二極管(簡稱 SBD),它屬一種低功耗、超高速半導體器件。顯著的特點為反向恢復時間極短(可以小到幾納秒),正向?qū)▔航祪H0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管,也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。


      與以PN結為基礎的二極管相比,肖特基二極管具有正向壓降低、反向恢復時間很短(10~40ns)的優點。缺點在于反向耐壓較低,一般低于150V,而且反向漏電流較大,所以肖特基二極管多用于低電壓大電流和開關二極管場合。

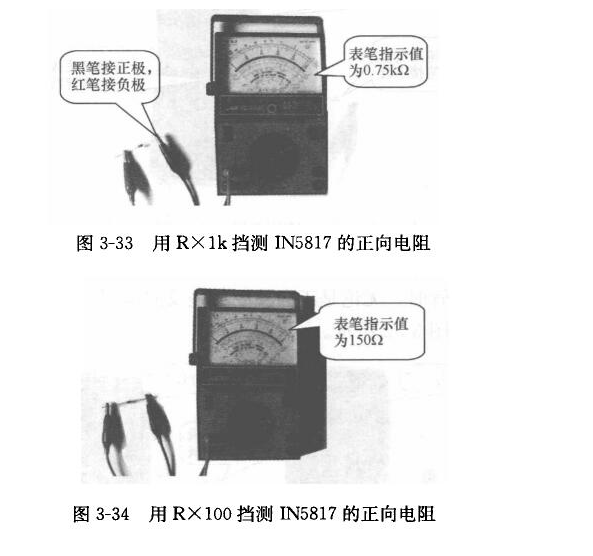

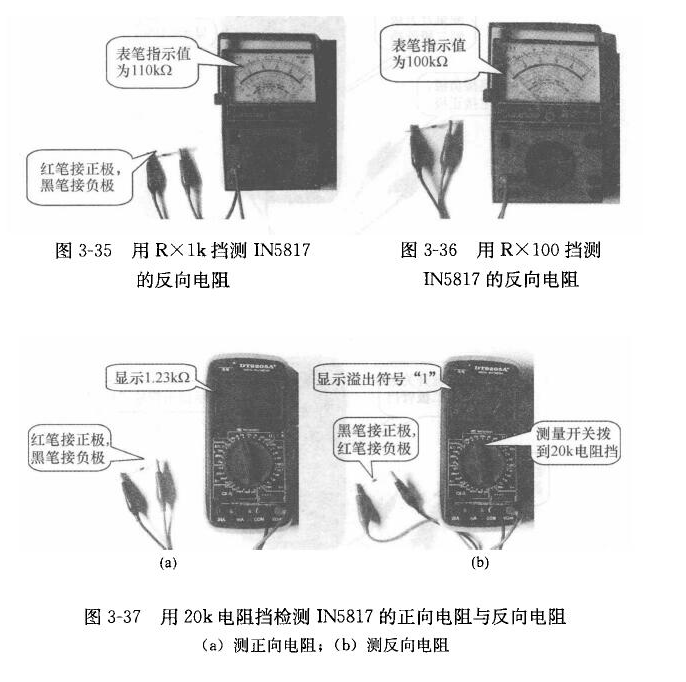

用指針式萬用表檢測IN5817型肖特基二極管的正、反向電阻,如圖3-33、圖3-34、圖3-35、圖3-36所示,圖3-33中實測正向電阻為a75kΩ,圖3-34中實測正向電阻為150Ω。圖3-35中所測得的反向電阻為110kΩ,圖3-36中所測得的反向電阻為100kΩ。

肖特基二極管

肖特基二極管

          銀聯寶科技在檢測肖特基二極管時使用的是海地牌的指針萬用表,就以這款萬用表為例給大家介紹一下肖特基二極管的檢測吧!

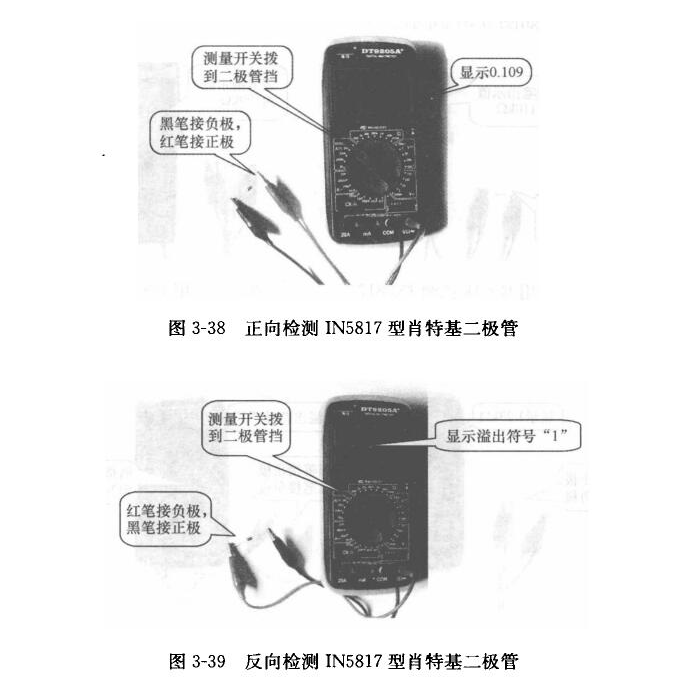

                用海地牌9205A+型數字式萬用表二極管擋檢測IN5817型肖特基二極管時,用紅表筆接管子正極、黑表筆接負極時,顯示管子的導通電壓值,如圖3-38所示;調換表筆,肖特基二極管不導通,顯示溢出符號“1”,如圖3-39所示。

肖特基二極管

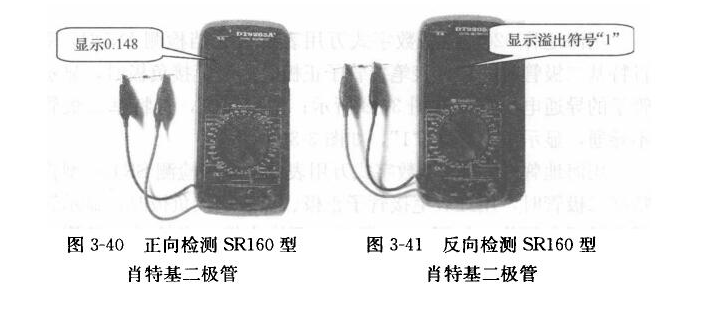

用海地牌9205A+型數字式萬用表二極管擋檢測SR160型肖特基二極管時,用紅表筆接管子正極、黑表筆接負極時,顯示管子的導通電壓值,如圖3-40所示;調換表筆,肖特基二極管不導通,顯示溢出符號“1”,如圖3-41所示。

肖特基二極管

      以上就是銀聯寶科技指針萬用表檢測肖特基二極管的方法,你學會了嗎?銀聯寶電源管理芯片IC廠家認為對于指針萬用表的使用可能不是所有人都很習慣,你也可以使用數字萬用表,那個對于新手來說,比較簡單查看數字刻度。
