華為在5G技術當中，獲得的成就可以說是非常的多的，5G網絡發展到國外，并且取得了很好的成績，許多的國家與華為展開了合作，讓華為的進展突飛猛進，想要自主研發，其實很困難的一件事情，是非常的不容易的。

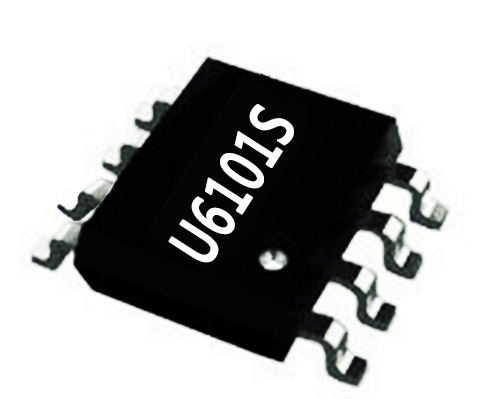

想要研究出芯片，是非常的不容易的，但是銀聯寶科技做出來了。UN系列品牌芯片被廣大電源朋友所熱愛?，F(xiàn)在讓我們一起來認識下銀聯寶科技小體積，大功率的電源芯片U6101。

電源芯片U6101屬于六級能效的開關電源芯片，外部集有高雪崩功率的MOSFET，支持DCM和CCM的原邊恒流、副邊恒壓控制，并獨有的封裝腳位（SOP-8/DIP-8），可兼容多種啟動供電模式。

電源芯片U6101的特點：

±1%恒壓精度，±4%恒流精度

待機功耗＜70mW

滿載固定65KHz開關頻率，輕載Burst Mode

綠色省電模式工作，優化的環路控制

啟動和工作電流

集成線電壓、電感恒流補償技術

VDD欠壓保護（UVLO）/VDD過壓保護（OVP）/過熱保護（OTP）/逐周期電流限制

使用專用于QC2.0快充、OC3.0快充、Type C PD快充等

能夠在5G芯片方面自主研發，那么可以說實力已經是非常的強了，現在咱們國家也是開始將主動權掌握到自己的手中，現在咱們國家企業的自主能力也是非常的強了，所以支持國產電源芯片，找銀聯寶科技。
