2021年第二季度全球智能手機市場出貨量為3.29億部，前5的手機制造商分別是三星、小米、蘋果、OPPO和Vivo。手機市場潛力無限，手機充電器開關電源芯片需求不斷。

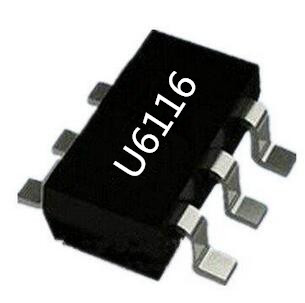

開關電源芯片U6116主要特點：

支持反激和降壓型拓?fù)鋺?yīng)用

反激原邊控制（SEL 管腳懸空）

準諧振降壓控制 (SEL= GND)

±4% 恒流、恒壓精度

待機功耗<70mW

多模式原邊控制方式

工作無異音

優化的動態響應

可調式線損補償

集成線電壓和負載電壓的恒流補償

集成完善的保護功能：

短路保護 (SLP)

過溫保護 (OTP)

逐周期限流保護 (OCP)

前沿消隱 (LEB)

管腳懸空保護

VDD 過欠壓保護和箝位保護

封裝形式 SOT23-6L

開關電源芯片U6116管腳功能描述：

1 GND 芯片參考地。

2 GATE 外部 MOSFET 驅動管腳。

3 CS 電流采樣輸入腳。

4 FB系統反饋管腳。輔助繞組電壓經電阻分壓后送至 FB 管腳，用于CV 模式輸出電壓控制及 CC 模式輸出電流控制。

5 SEL降壓型或反激型拓?fù)渑渲霉苣_。SEL 懸空，反激原邊控制；SEL 短接至 GND，準諧振降壓型控制。

6 VDD 芯片供電管腳。

盡管蘋果手機在第二季度出貨量份額只有13%，但卻獲得了整個手機市場75%的營業利潤，獨占全球智能手機市場3/4的利潤。品質達到一定高度，利潤自然朝你奔來。專注打造優質的手機充電器開關電源芯片，友恩半導體一直在努力！
