降噪耳機除了能夠擁有極佳的音質表現，優秀的隔音效果也讓用途更加廣泛。不僅是音樂愛好者，就連商務人士等需要日常通勤的使用者都可派上用場，可說是目前市面上最受歡迎的耳機類型之一。深圳銀聯寶科技推出的這顆充電器ic U6107D，在多款降噪耳機充電器中大放異彩，好評連連，一起了解下吧！

充電器ic U6107D是一種高性能的電流模式PWM離線反激變換器電源開關應用。在U6107D中，內部具有高精度65kHz開關頻率振蕩器，且?guī)в卸额l功能可優化EMI性能。芯片采用綠色節能模式和打嗝模式工作，對于小于40W的應用可以保證小于75mW的待機功耗。U6107D集成有完備的保護功能，包括：VDD欠壓保護（UVLO）、VDD過壓保護（OVP）、逐周期電流限制、短路保護（SCP）、過載保護（OLP）、過熱保護、軟啟動、VDD箝位和CS管腳開路保護等。

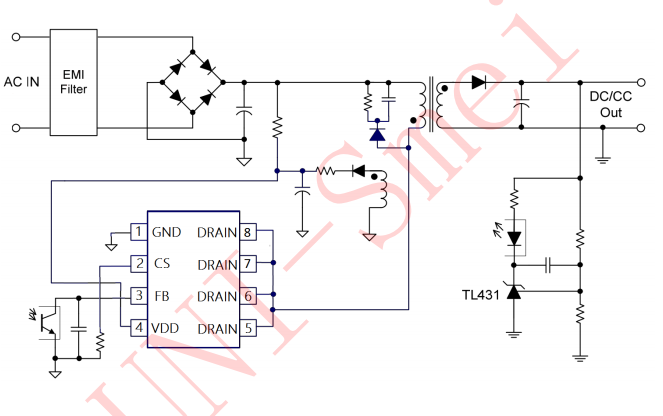

充電器ic U6107D推薦輸出功率24W、36W，可替代SDH8365，腳位名稱如下：

1 GND 芯片參考地。

2 CS 電流采樣輸入腳。

3 FB 系統反饋管腳。輔助繞組電壓經電阻分壓后送至FB管腳，用于CV模式輸出電壓控制及CC模式輸出電流控制。

4 VDD 芯片供電腳。

5、6、7、8 Drain 內置功率 MOSFET 漏極。

充電器ic U6107D主要特性：

1、支持DCM和CCM控制

2、±1%CV調節，快速動態回應

3、待機功耗<75mW

4、電流模式控制

5、固定65KHz開關頻率

6、綠色省電模式工作，優化的環路控制

7、啟動和工作電流

8、集成內部斜率補償?shù)碾娏髂Ｊ娇刂?/span>

9、集成線電壓和電感量補償?shù)暮懔骷夹g(shù)

10、集成自恢復模式的保護功能：

VDD 欠壓保護（UVLO）

VDD 過壓保護 （OVP）

過熱保護（OTP）

逐周期電流限制

過載保護（OLP）

短路保護（SCP）

前沿消隱（LEB）

CS 管腳開路保護

11、封裝DIP-8

如果你正在尋找一款性?xún)r(jià)比高、實用性強的充電器ic，那么U6107D絕對不容錯過，趕緊行動起來吧！
