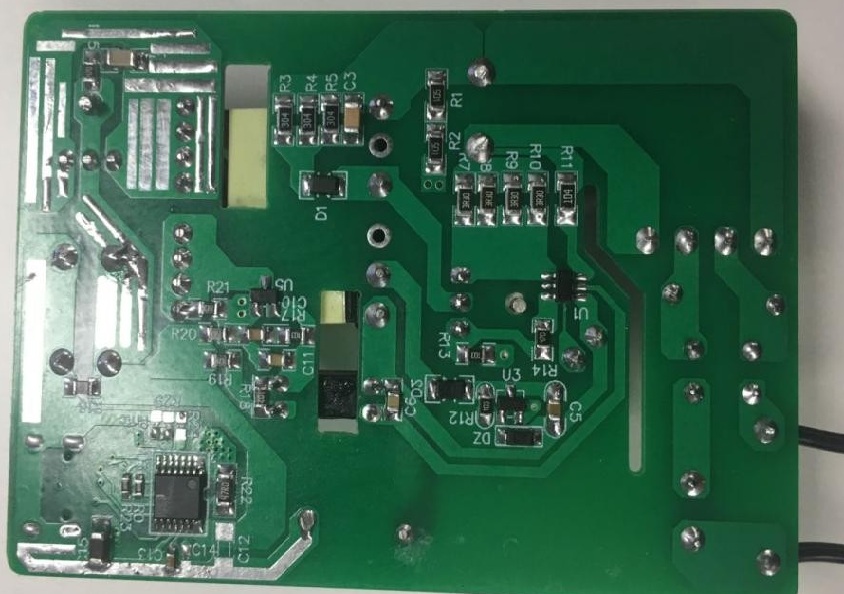

之前，我們介紹了銀聯寶發布了新USB PD快充芯片U7636B/B2，內置MOS外圍僅需一電容一電阻。這顆芯片引起不少業內人士關注，尤其是內置MOS的設計，在行業相當少見。除此之外，銀聯寶USB PD系列協議芯片還帶來了45W版本U7545快充協議芯片，這個芯片與18W輸出的U7636B/B2形成了互補。一個主攻手機類充電器，另一個則面向大功率平板、筆記本等設備用到的快充。

保護電路完善：銀聯寶U7545快充協議芯片內建多種保護機制確保設備：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；芯片內部過溫和 NTC 過溫（NTC 過溫會關閉快充）；啟動監測（VBUS 輸出前會監測端口電壓是否處于狀態）；DP/DM 和 CC1/CC2 過壓保護。此外，這些錯誤發生時 FAULT 端口都會指示。

銀聯寶U7545快充協議芯片集成 25mΩ VBUS 通路功率開關管和 6Ω 的放電開關，節省了外圍器件，在發生錯誤時也可以更快關閉輸出并恢復到狀態。它還具備良好的功耗管理策略，在無設備插入時自動進入休眠模式，此時待機功耗僅 20uA，設備插入后可以及時喚醒進入正常工作狀態。

應用領域：銀聯寶U7545快充協議芯片適用于USB PD快充電源配件領域的充電器、適配器、插線板、移動電源、車充等，高達45W功率輸出，專為各種USB PD充電器定制，性價比。

集成多種主流協議：銀聯寶U7545快充協議芯片是一款集成 USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A 快充協議、華為 FCP/SCP 快充協議、MTK PE+快充協議、三星 AFC 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規范的多功能 USB 端口控制器, 為 AC-DC 適配器、移動電源、車載充電器等設備提供完整的 USB Type-C 端口充電解決方案。

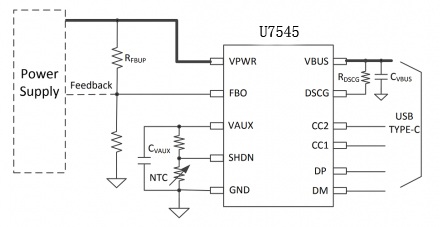

設置靈活：銀聯寶U7545快充協議芯片內置的 TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，實現連接。集成的 TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。U7545 可以通過PIN PSEL 靈活設置輸出的功率等級，包括18W/24W/30W/36W/45W。銀聯寶U7545 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。

銀聯寶U7545快充協議芯片有良好的 ESD 特性，HBM 模型超過 2kV。特別針對連接到端口的 PIN

（DP/DM/CC1/CC2）做加強處理，HBM 模型 ESD 達到 8kV 以上。方便SMT貼片，采用 5.00mm × 4.40mm TSSOP-16 封裝形式。
