智能化設備的質量與可靠性均與大多數的電磁兼容(EMC)、電磁干擾(EMI)問題有關，而PCB的布局和堆疊設計是這其中重要的一環。充電器芯片U6218C設計的軟驅動功能的驅動電路優化了系統EMI性能。芯片內部設計有Gate高電平16V鉗位電路，以防止高VDD輸入時Gate受損。

PCB設計對電源的EMI，ESD等性能有顯著影響，充電器芯片U6218C設計原邊回路時建議參考以下內容（詳盡資料可參照規格書）：

● 原邊主功率環路 (Loop1) 的面積應盡可能小，同時走線應盡可能粗以優化效率。

● RCD 吸收回路 (Loop2) 的面積應盡可能小。

● VDD 電容C3應緊貼芯片，保證VDD 回路(Loop3)的面積盡可能小。

● 如 Line1 所示，輔助繞組應直接連接到輸入容的地，以減少ESD能量對于芯片的干擾。

● 如 Line2 所示，VDD電容C3及FB下阻R5應先連接到芯片的GND管腳，再連接到輸入電容的地。

充電器芯片U6218C主要特性：

● 集成功率 MOSFET

● 高效率準諧振式原邊控制

● 高精度恒壓、恒流輸出

● 待機功耗 <75mW@265Vac

● 多模式原邊控制方式

● 工作無異音

● 優異的動態響應

● 優化的 EMI 性能

● 內置線損補償

● 集成單點失效保護

● 集成完善的保護功能：

短路保護 (FB SLP)

過溫保護 (OTP)

FB 過壓保護 (FB OVP)

 VDD 過欠壓保護和鉗位保護

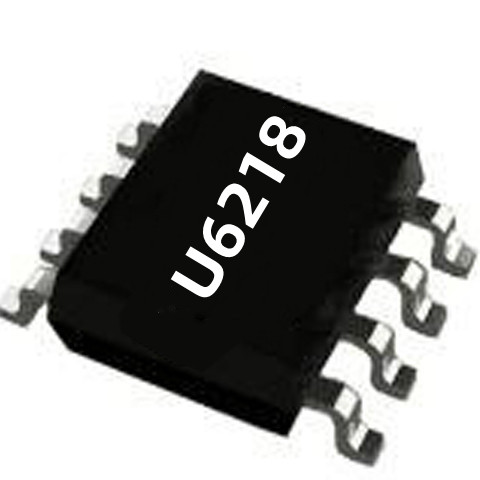

● 封裝形式 SOP-8

為了滿足嚴苛的平均效率和待機功耗要求，充電器芯片U6218C采用了調幅控制(AM)和調頻控制(FM)結合的多模式控制技術。重載條件下，U6218C工作在準諧振狀態，以保證優異的效率和溫升性能。隨著負載降低，芯片先后進入調頻模式(FM)和調幅模式(AM)，以達到提高輕載效率和降低噪音的目的。

深圳銀聯寶科技研發生產的綠色節能充電器芯片，不僅可以幫助客戶降低產品的耗能和提升效率，還能實現高效產品更高性能優化設計，促進高效和可持續的雙贏，提升電子設備的質量與可靠性！
